6.22 Musterbearbeitung

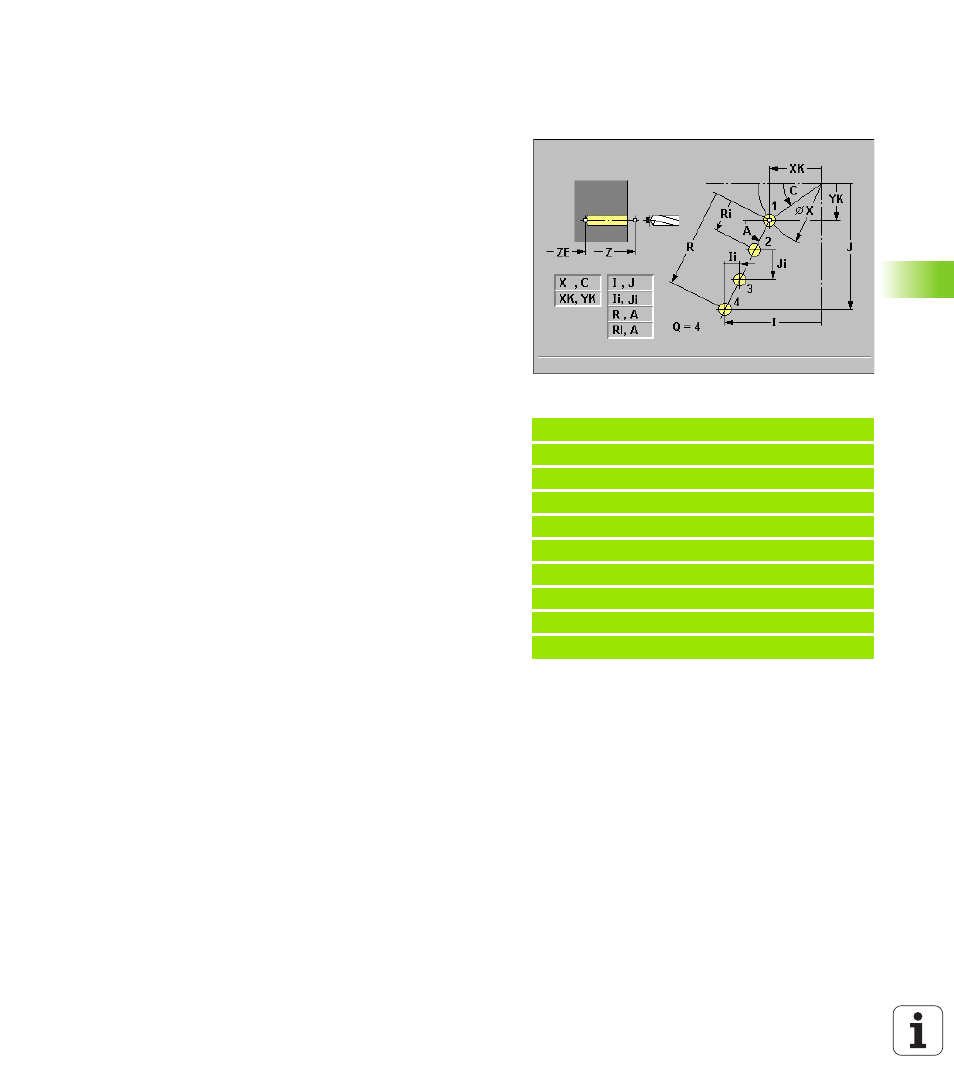

Muster linear Stirn G743
G743 erstellt ein lineares Bohr- oder Fräsmuster mit gleichmäßigen
Abständen auf der Stirnfläche.
Geben Sie „ZE“ nicht an, wird der Bohr-/Fräszyklus des nächsten NC-
Satzes herangezogen. Mit diesem Prinzip kombinieren Sie die Muster-
beschreibung mit
„ Bohrzyklen (G71, G74, G36)
„ dem Fräszyklus lineare Nut (G791)
„ dem Konturfräszyklus mit „freier Kontur“ (G793)
Parameter
8 XK Anfangspunkt Muster (kartesisch)
8 YK Anfangspunkt Muster (kartesisch)
8 Z Anfangspunkt Bohr-/Fräsbearbeitung
8 ZE Endpunkt Bohr-/Fräsbearbeitung
8 X Durchmesser (Polarkoordinaten)
8 C Anfangswinkel (Polarkoordinaten)
8 A Musterwinkel
8 I Endpunkt Muster (kartesisch)
8 J Endpunkt Muster (kartesisch)
8 Ii Endpunkt: Musterabstand (kartesisch)
8 Ji Endpunkt: Musterabstand (kartesisch)
8 R Länge: Abstand erste – letzte Position
8 Ri Länge: Abstand zur nächsten Position
8 Q Anzahl Bohrungen/Figuren (default: 1)
Parameterkombinationen zur Definition des Anfangspunktes bzw.
der Muster-Positionen:
„ Anfangspunkt Muster:
„ XK, YK
„ X, C
„ Muster-Positionen:
„ I, J und Q
„ Ii, Ji und Q
„ R, A und Q
„ Ri, Ai und Q
Beispiel: G743
%743.nc
[G743]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 Z-5 P2 F0.15
N7 M15
ENDE
