476 9 Beispiele
9.2 ICP
-Beispiel „Gewindezapf
en“

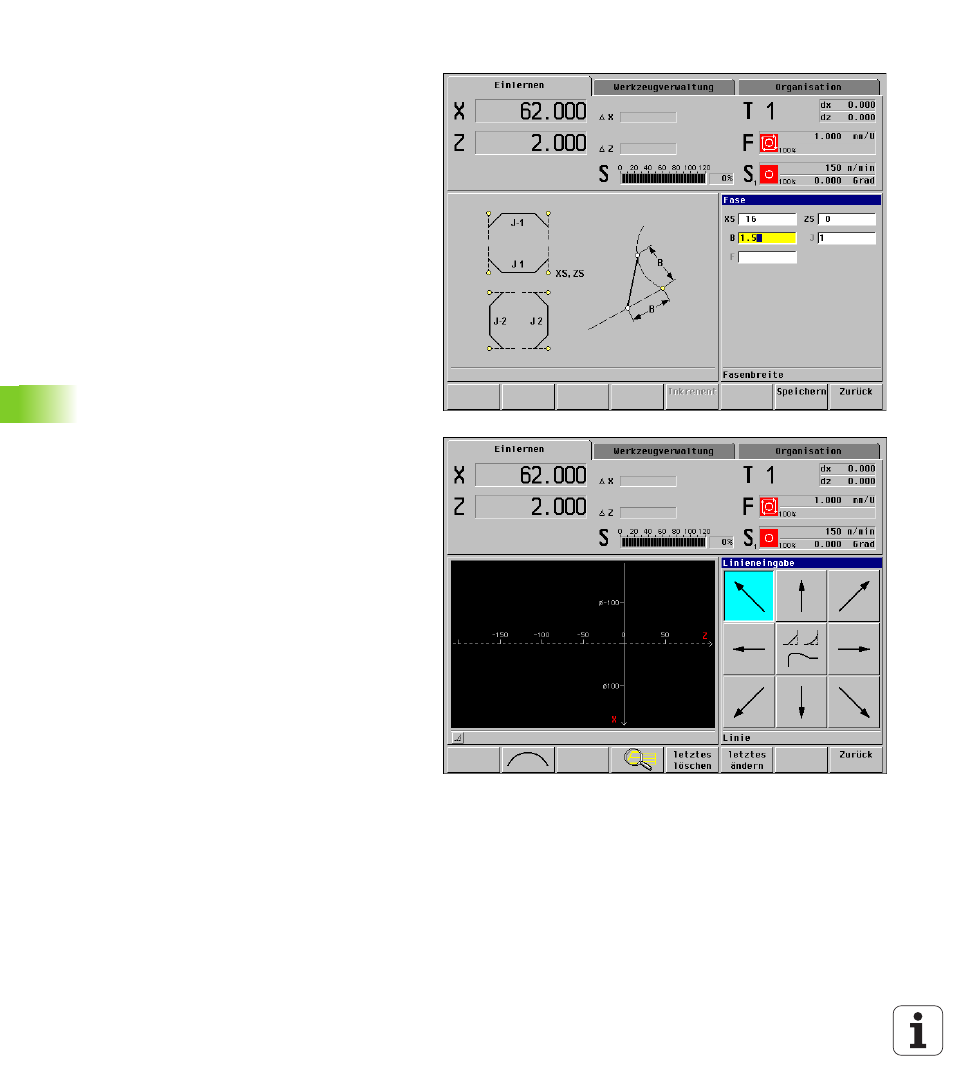

Konturelement 1
Die Kontur beginnt mit dem Gewindeanschnitt (Fase).
Die Definition des Kontur-Startpunkts erfolgt bei der
Definition des ersten Konturelements in „XS, ZS“.
Der Startpunkt ist auch der Eckpunkt der Fase.
Bei einer Fase als erstem Konturelement wird die
Lage der Fase aus „Elementlage J“ ermittelt – hier
„J=1“ (Bild rechts oben).
Das Anschlusselement ist noch nicht bekannt, die
Fase gilt als „ungelöstes Element“. Die MANUALplus
positioniert das entsprechende Symbol unterhalb des
Grafikfensters (Bild rechts unten).
