3.9 Gr
af
isc
h
e Simulation
Anzeigen unterhalb des Grafikfensters:
„ Feld „N“
Satznummer des simulierten Satzes.
„ Felder „X“ und „Z“
Zielkoordinaten des simulierten Eilgang- oder Vor-
schubwegs
„ Feld „C“
Spindelwinkel bei positionierter Spindel (M19) oder
C-Achse
„ Feld „T“
simuliertes Werkzeug (programmierte T-Nummer)
„ Eingabefenster
Bei Zyklenprogrammen werden die Zyklenbezeich-
nung und die Parameter dargestellt.
Warnungen
Die Simulation überprüft das Zyklen- oder DIN-Pro-
gramm. Eventuelle Warnungen werden mit dem
äußersten linken Softkey gemeldet (siehe “Fehler-
meldungen” auf Seite 36). Bei Betätigung des Soft-
keys wird die Warnung angezeigt.

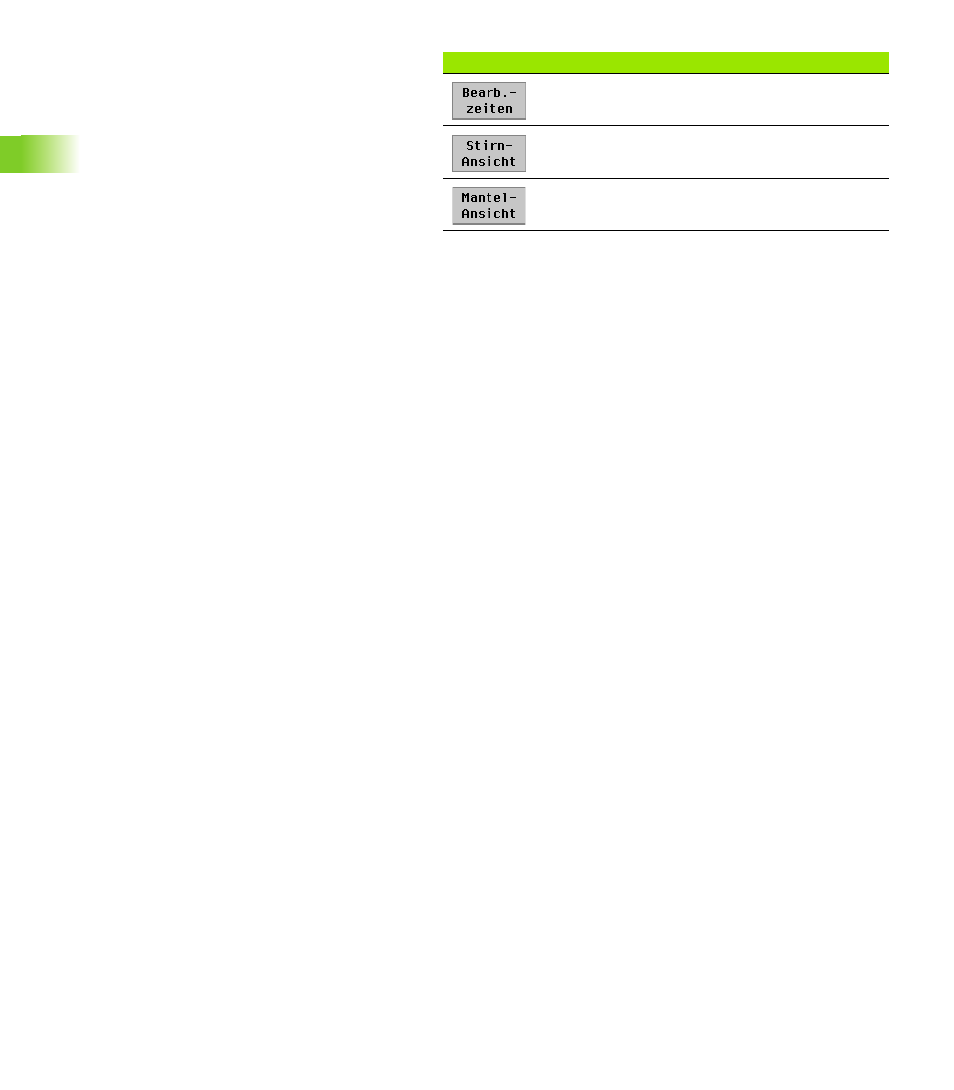

Softkeys
„Zeitberechnung“ aufrufen (siehe “Zeitberechnung”
auf Seite 74).
auf Stirn-Ansicht umschalten (wenn Bohr-/Fräszyklen
für die Stirnfläche vorhanden sind).
auf Mantel-Ansicht umschalten (wenn Bohr-/Fräszy-
klen für die Mantelfläche vorhanden sind).
