238 4 Zyklenprogrammierung
4.9 Bohr
- und F
räsmust
er
Lineares Bohrmuster auf der Mantelfläche
Auf der Mantelfläche wird mit „Bohrzyklus axial“ ein
lineares Bohrmuster gefertigt. Voraussetzung für
diese Bearbeitung sind eine positionierbare Spindel
und angetriebene Werkzeuge.

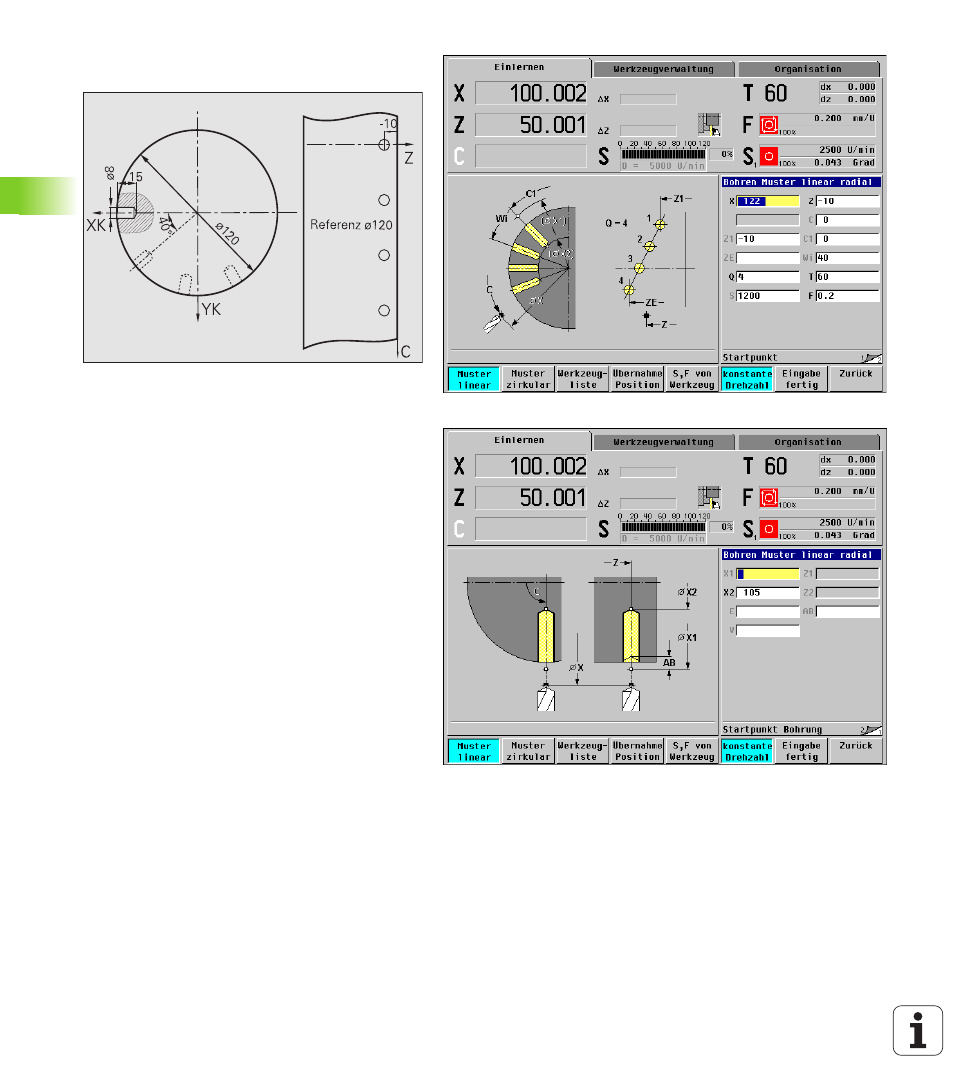

Das Bohrmuster wird mit den Koordinaten der ersten
Bohrung, der Anzahl Bohrungen und dem Abstand
zwischen den Bohrungen definiert (Bild rechts oben).
Bei der Bohrung wird nur die Tiefe angegeben (Bild
rechts unten).
Werkzeugdaten
„ WO = 2 – Werkzeugorientierung
„ I = 8 – Bohrdurchmesser
„ B = 90 – Spitzenwinkel
„ H = 1 – Werkzeug ist angetrieben
