HEIDENHAIN MANUALplus 4110
517
9.5 ICP
-Beispiel „F
räsen“

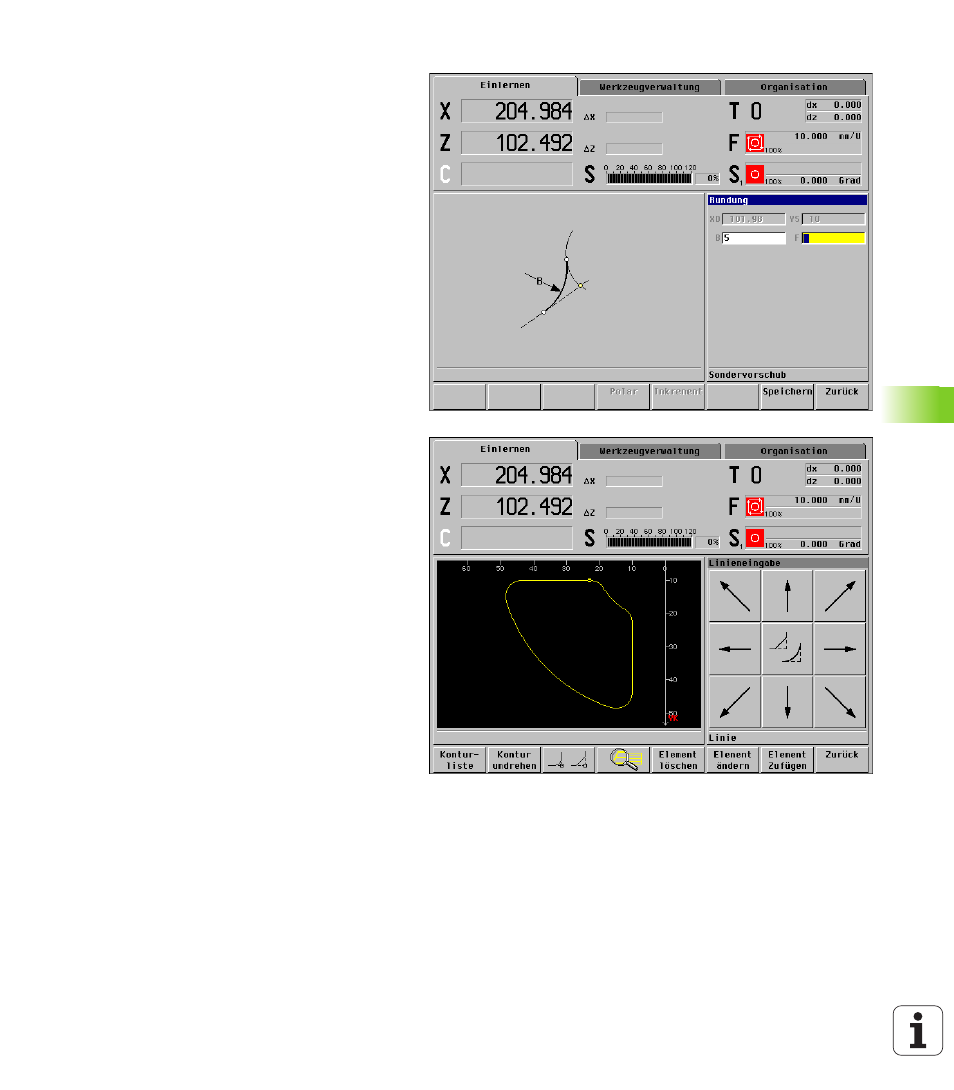

Ecken verrunden
Die Eingabe der Verrundungen erfolgt durch „Überla-
gerung“. Sie wählen die Ecke aus (Ecke vor/Ecke
zurück). Danach definieren Sie den „Rundungsradius
B“. Die MANUALplus gliedert die Verrundung in die
bestehende ICP-Kontur ein und zeichnet die „verfei-
nerte“ Kontur.
Die MANUALplus bietet die nächste Konturecke zur
Auswahl an. In diesem Beispiel werden alle vorhande-
nen Ecken verrundet.
Die ICP-Kontur ist vollständig eingegeben (Bild rechts
unten). Zurück schließt die ICP-Programmierung und
Eingabe fertig den ICP-Zyklus ab.
