HEIDENHAIN MANUALplus 4110
519
9.5 ICP
-Beispiel „F
räsen“

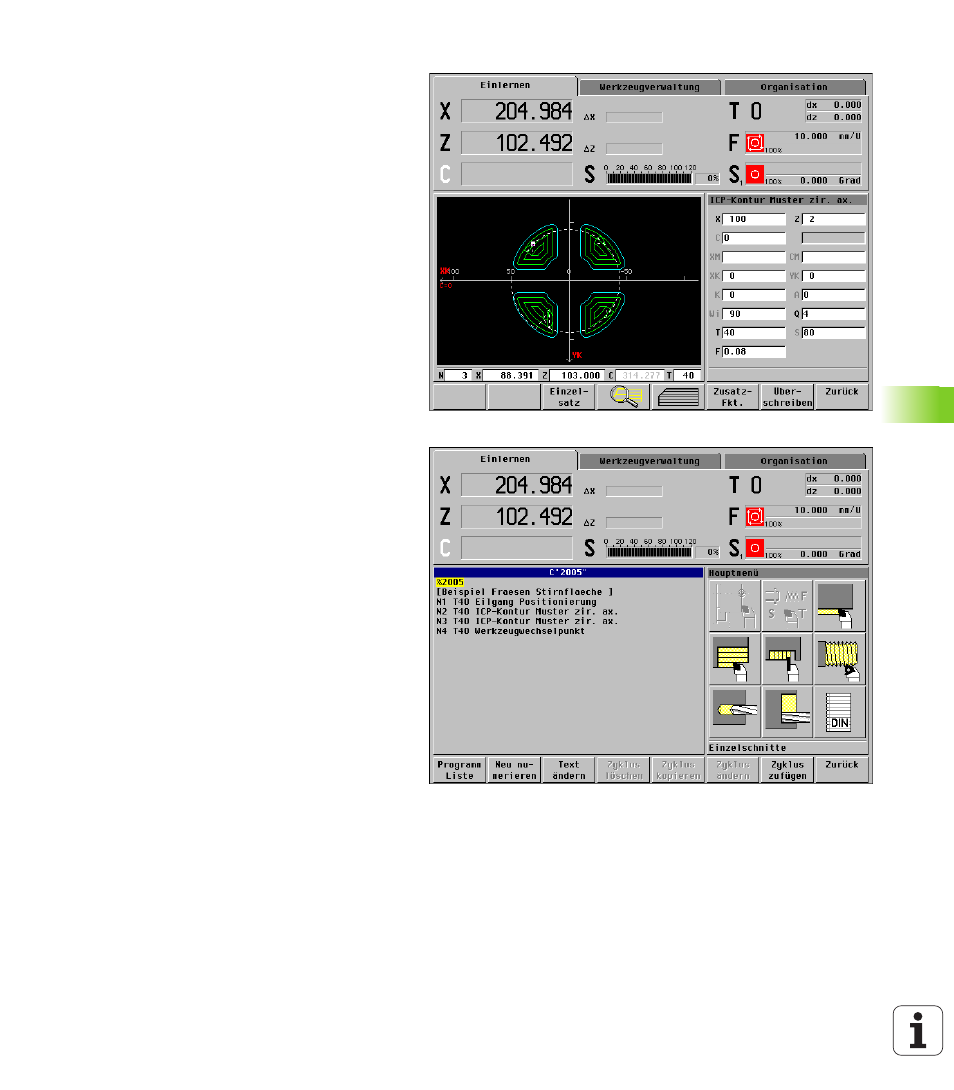

ICP-Fräsen (Schlichten) prüfen
Der Ablauf des ICP-Fräsen (Schlichen) wird mit der
„grafischen Simulation“ (Softkey Grafik) kontrolliert.
Danach wird der Zyklus mit Speichern oder Über-
schreiben in das Zyklenprogramm übernommen.
Zyklenprogramm ICP-Beispiel „Fräsen“
Das erstellte Zyklenprogramm beinhaltet außer ICP-
Zyklen Positionierzyklen für den Werkzeugwechsel
(siehe Bild rechts).
Aufgaben der Zyklen:
N2: Taschenfräsen – Schruppen
N3: Taschenfräsen – Schlichten
N4: Positionieren zum Herausnehmen des Werk-
stücks
