4.3 Einz
elsc
hnit
tzyklen
Linearbearbeitung längs
„Einzelschnitte“ wählen
„Linearbearbeitung längs“ wählen
Softkey mit Rücklauf:
Aus: Werkzeug bleibt am Ende des Zyklus stehen
Ein: Werkzeug fährt auf den Startpunkt zurück

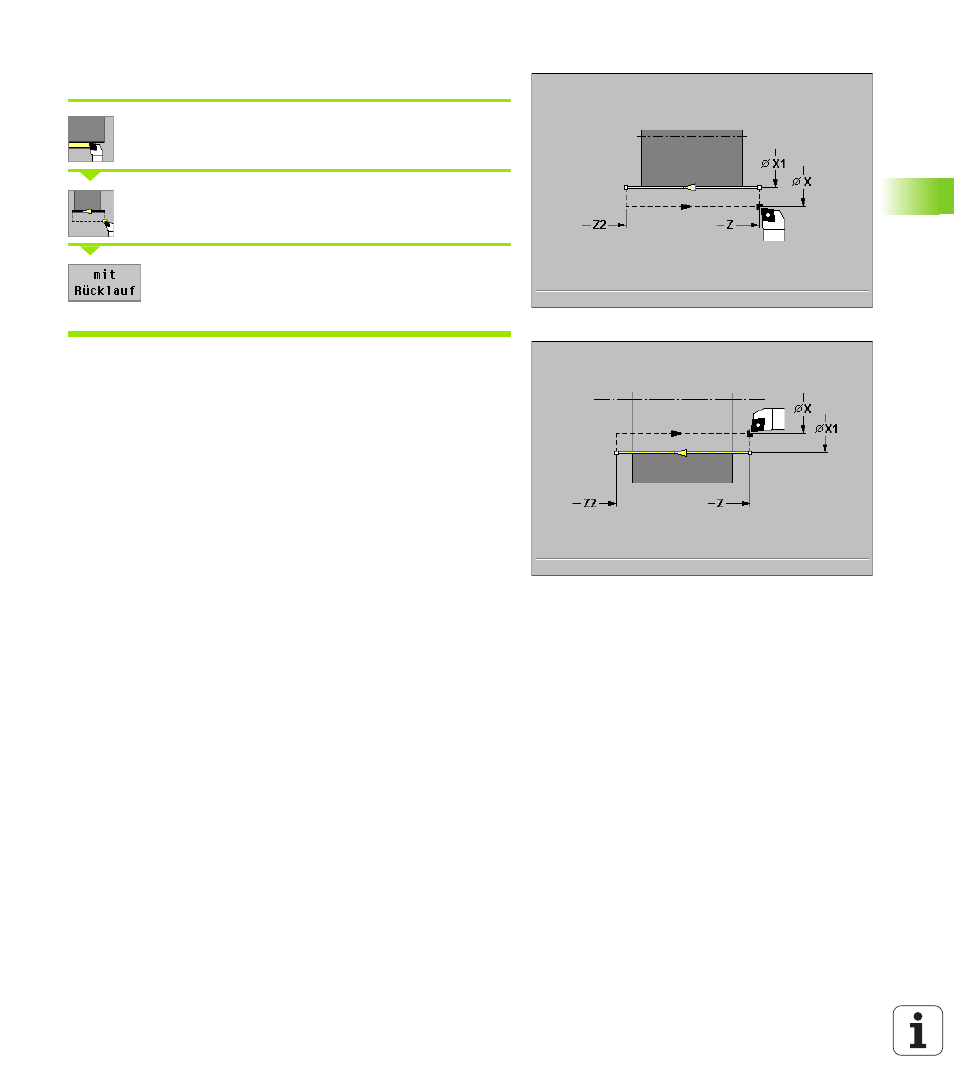

Linearbearbeitung längs
Das Werkzeug fährt vom Startpunkt im Vorschub zum „Endpunkt Kon-
tur“ und bleibt am Ende des Zyklus stehen.
Kontur Linear längs („mit Rücklauf“)
Das Werkzeug fährt an, führt den Längsschnitt durch und fährt am
Ende des Zyklus zum Startpunkt zurück (Bilder rechts).
Zyklusparameter
8
X, Z Startpunkt
8
X1 Anfangspunkt Kontur
8
Z2 Endpunkt Kontur
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
Zyklusausführung bei „mit Rücklauf“
1
fährt von „X, Z“ zum „Anfangspunkt X1“
2
fährt im Vorschub zum „Endpunkt Z2“
3
hebt ab und fährt achsparallel zum Startpunkt zurück
