170 4 Zyklenprogrammierung
4.6 Gewinde- und F
reistic
hzyklen

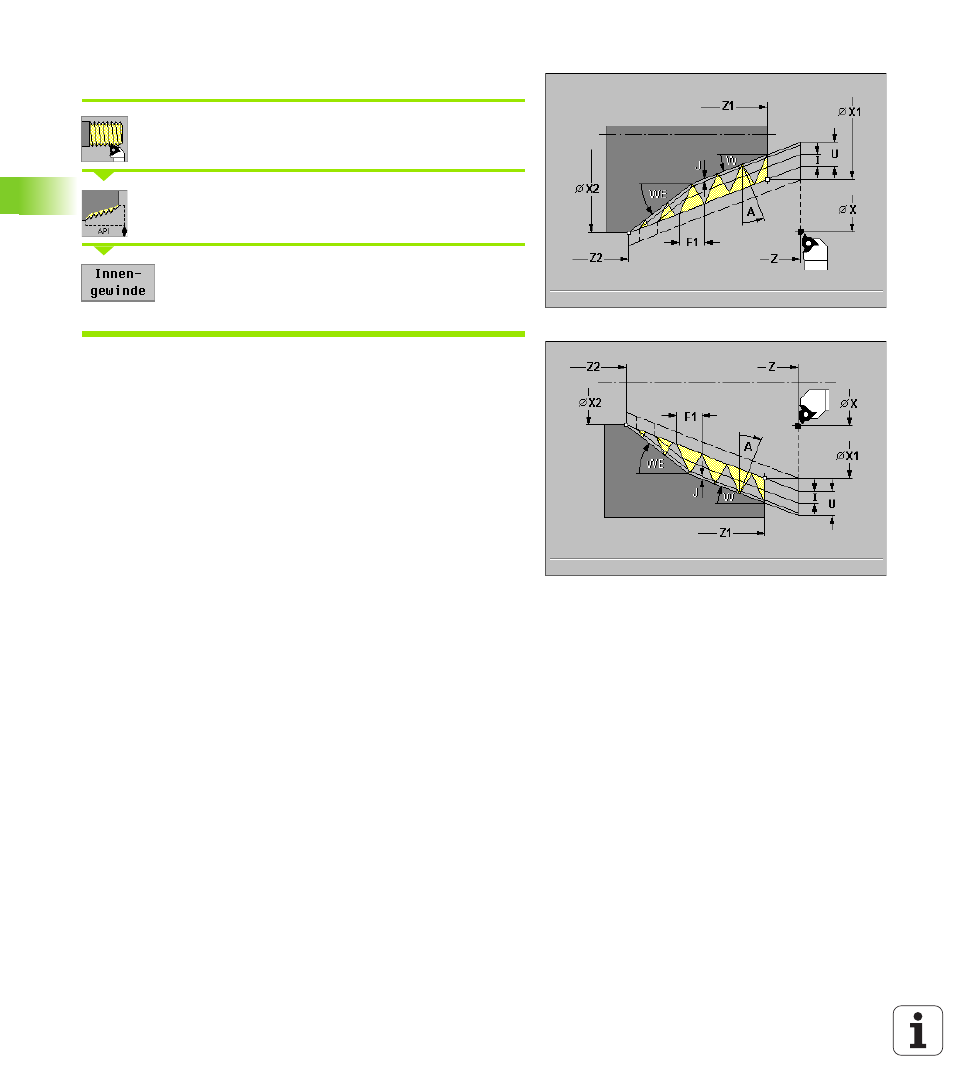

API-Gewinde
„Gewindeschneiden“ wählen
„API-Gewinde“ wählen
Softkey Innengewinde
Ein: Innengewinde
Aus: Außengewinde
Der Zyklus erstellt ein ein- oder mehrgängiges API-Außen- oder Innen-
gewinde. Die Gewindetiefe verringert sich am Auslauf des Gewindes.
Zyklusparameter
8 X, Z Startpunkt
8 X1, Z1 Startpunkt Gewinde (ohne Vorlauf)
8 X2, Z2 Endpunkt Gewinde (ohne Nachlauf)
8 F1 Gewindesteigung (= Vorschub)
8 U Gewindetiefe
„ keine Eingabe: wird errechnet
Außengewinde: U=0.6134*F1
Innengewinde: U=–0.5413*F1
8 I 1. Schnitttiefe
„ I<U: erster Schnitt mit „I“ – jeder weitere Schnitt: Reduzierung
der Schnitttiefe bis auf „J“
„ I=U: ein Schnitt
„ keine Eingabe: wird aus U und F1 berechnet
8 A Zustellwinkel (default: 30°):
Bereich: –60° < A < 60°
„ A<0: Zustellung von linker Flanke
„ A>0: Zustellung von rechter Flanke
8 W Kegelwinkel: Bereich: –45° < W < 45°
8 WE Auslaufwinkel: Bereich: 0° < WE < 90°
8 J Restschnitttiefe – default: 1/100 mm
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 D Gangzahl – default: 1 Gewindegang
Parameterkombinationen für den Kegelwinkel:
„ X1/Z1, X2/Z2
„ X1/Z1, Z2, W
„ Z1, X2/Z2, W
