46 3 Betriebsart Maschine
3.3 Masc
hinendat
en
3.3 Maschinendaten
Anzeige und Eingabe der
Maschinendaten
Im manuellen Betrieb geben Sie die Maschinendaten
Werkzeug, Spindeldrehzahl und Vorschub in „T, S, F
setzen“ ein. In Zyklen- und DIN-Programmen sind die
Maschinendaten Bestandteil der Zyklenparameter
bzw. des NC-Programms.
Sie definieren in „T, S, F setzen“ zusätzlich die „maxi-
male Drehzahl“ und den „Stillsetzungswinkel“.
Sie können die Schnittdaten (Spindeldrehzahl, Vor-
schub) gemeinsam mit den Werkzeugdaten spei-
chern und mit dem Softkey S, F vom Werkzeug über-
nehmen (siehe “Werkzeugdaten – Zusatzparameter”
auf Seite 426).

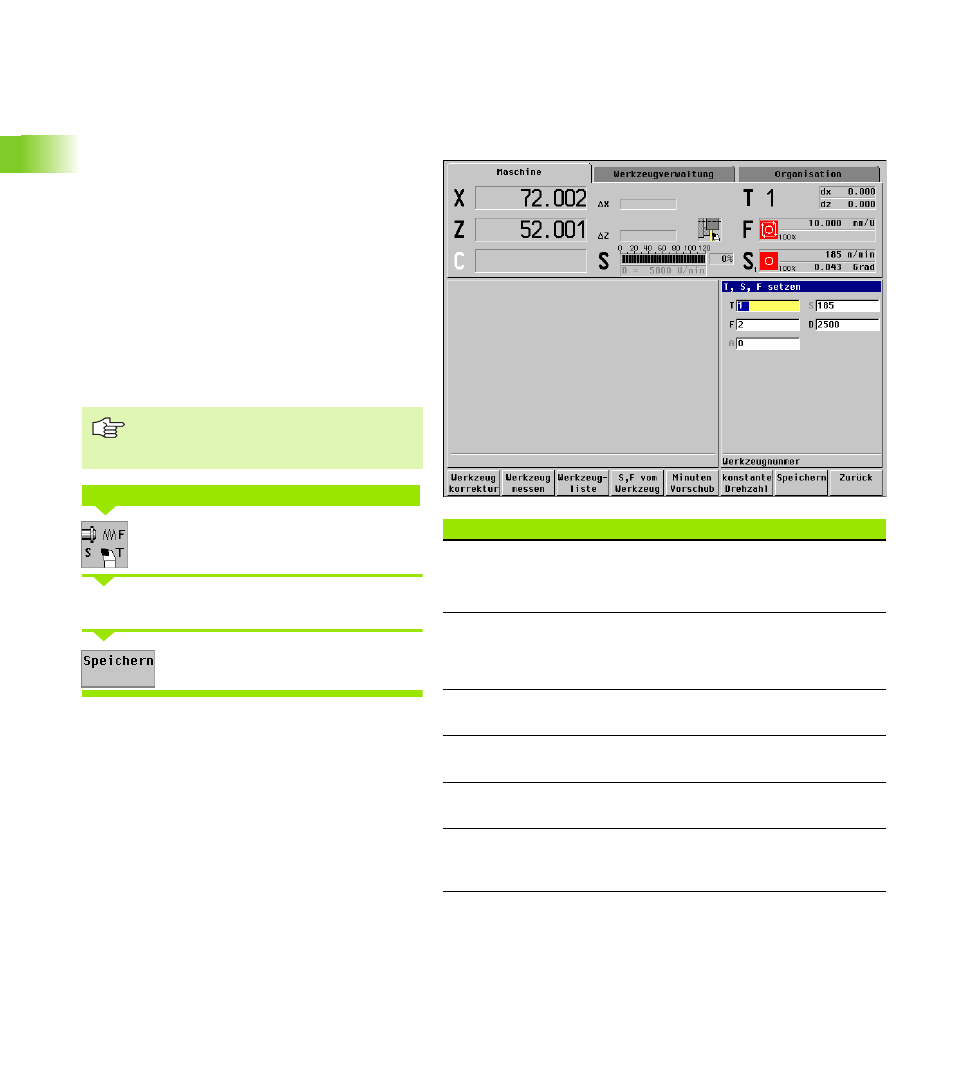

Maschinendatenanzeige
„S, F, T setzen“ wählen (ist nur im
manuellen Betrieb anwählbar)
Parameter eingeben
Dateneingabe abschließen
Elemente der Maschinendatenanzeige
Positionsanzeige X, Z: Abstand Werkzeugspitze – Werkstück-
Nullpunkt
„ Achsbuchstabe weiß: keine „Freigabe“
Positionsanzeige C: Position der C-Achse
„ leeeres Feld: C-Achse ist nicht aktiv
„ Achsbuchstabe weiß: keine „Freigabe“
Restweganzeige X, Z, C: Differenz zwischen momentaner Posi-
tion und Endposition des laufenden Verfahrbefehls.
Restweganzeige Z und Schutzzonenstatus: Restweg-Anzeige
und Anzeige des Status der Schutzzonen-Überwachung.
Spindelauslastung: Auslastung des Hauptspindelmotors in Bezug
zum Nenndrehmoment.
Spindelauslastung und maximale Drehzahl: Auslastung des
Hauptspindelmotors und zusätzlich Anzeige der gültigen maxima-
len Drehzahl.
Die Maschinendatenanzeige ist konfigu-
rierbar. Deshalb kann Ihre Anzeige von der
hier dargestellten abweichen.
Maschinendaten eingeben
