HEIDENHAIN MANUALplus 4110 125
4.4 Abspanzyklen
Beispiele Abspanzyklen

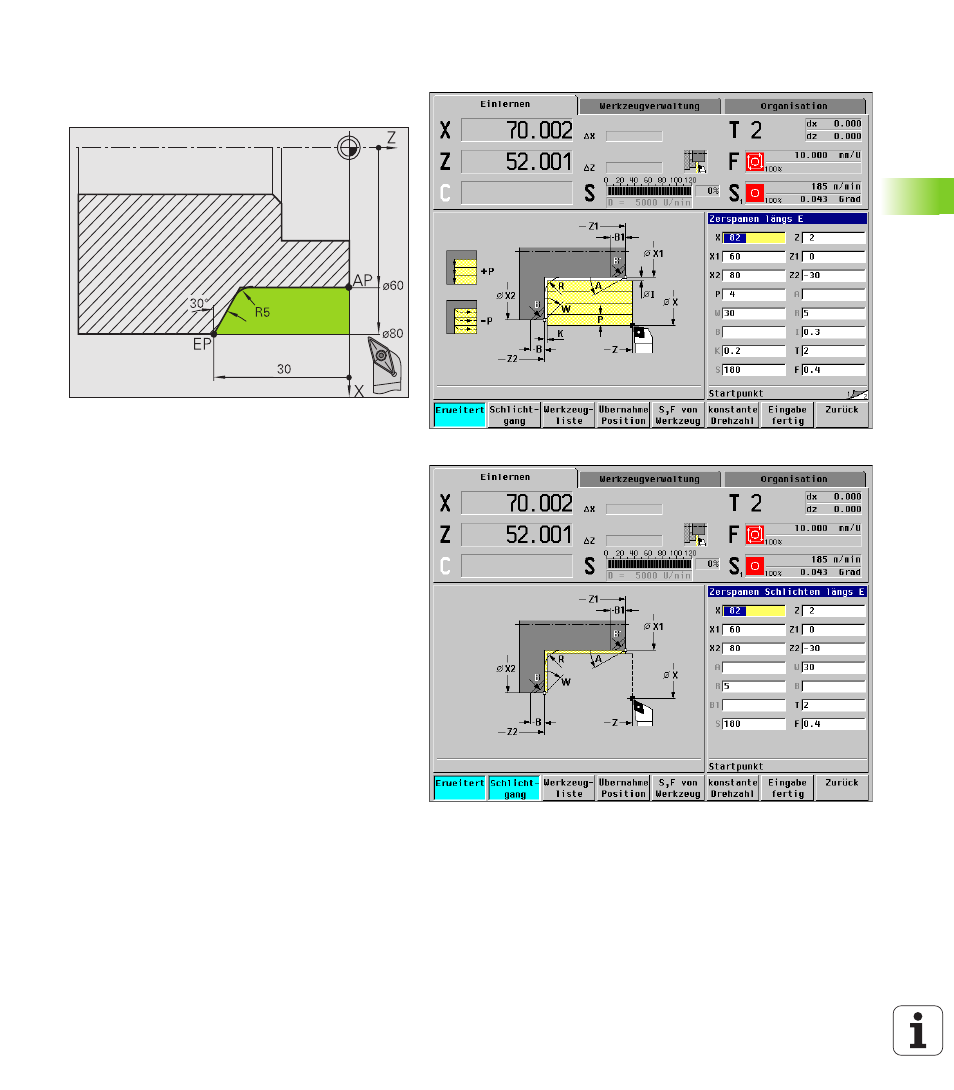

Schruppen und Schlichten einer Außenkontur
Der markierte Bereich von „AP“ (Anfangspunkt Kon-
tur) bis „EP“ (Endpunkt Kontur) wird mit „Zerspanen
längs – Erweitert“ unter Berücksichtigung der Auf-
maße geschruppt (Bild rechts oben). Im nächsten
Schritt wird dieser Konturabschnitt mit „Zerspanen
längs – Erweitert“ geschlichtet (Bild rechts unten).
Der „erweiterte Modus“ erstellt sowohl die Rundung
als auch die Schräge am Konturende.
Die Parameter „Anfangspunkt Kontur X1, Z1“ und
„Endpunkt Kontur X2, Z2“ sind maßgebend für die
Zerspanungs- und Zustellrichtung – hier Außenbear-
beitung und Zustellung „in Richtung –X“.
Werkzeugdaten
„ Drehwerkzeug (für Außenbearbeitung)
„ WO = 1 – Werkzeugorientierung
„ A = 93° – Einstellwinkel
„ B = 55° – Spitzenwinkel
