HEIDENHAIN MANUALplus 4110 237
4.9 Bohr
- und F
räsmust
er

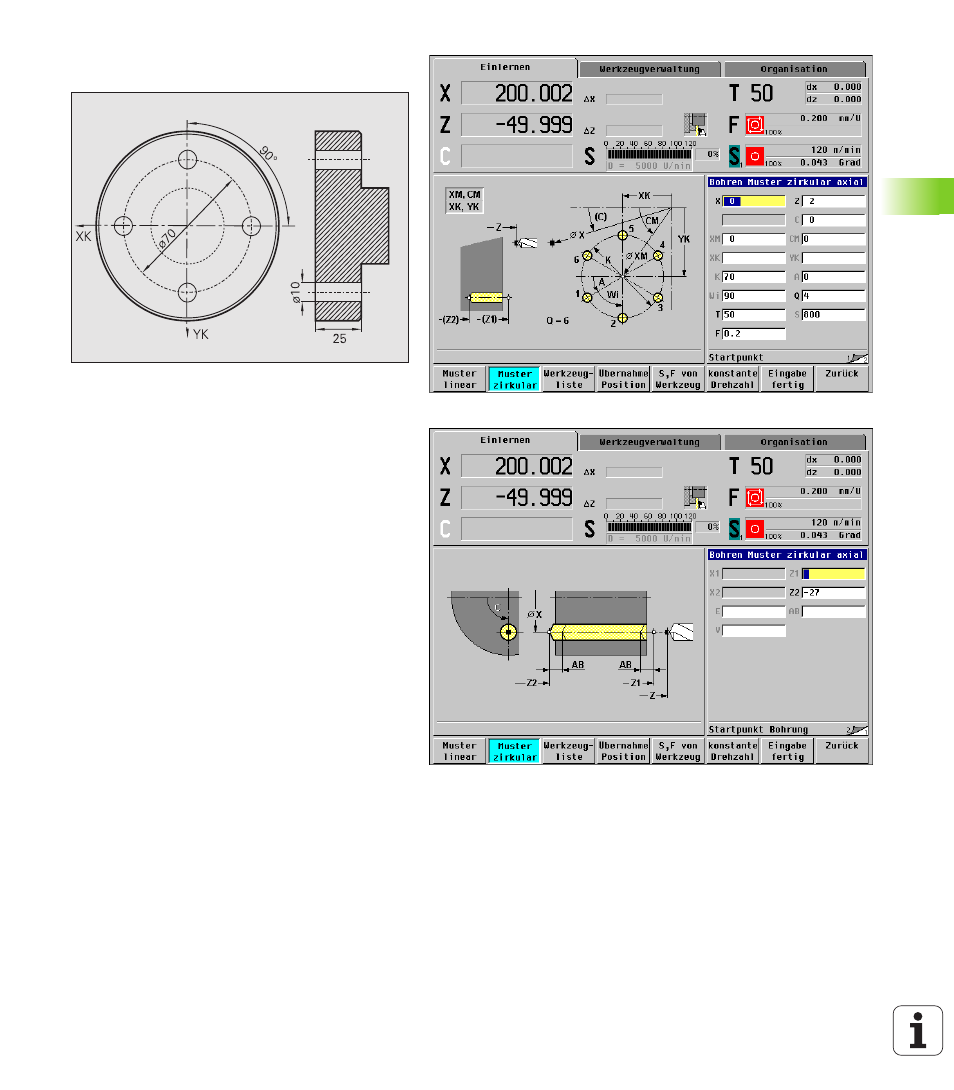

Zirkulares Bohrmuster auf der Stirnfläche
Auf der Stirnfläche wird mit dem „Bohrzyklus axial“
ein zirkulares Bohrmuster gefertigt. Voraussetzung
für diese Bearbeitung sind eine positionierbare Spin-
del und angetriebene Werkzeuge.
Der „Mittelpunkt Muster“ wird in kartesischen Koor-
dinaten angegeben (Bild rechts oben).
Da dieses Beispiel eine Durchgangsbohrung zeigt,
wird „Endpunkt Bohrung Z2“ so gelegt, dass der Boh-
rer das Material vollständig durchbohrt. Die Parame-
tern „AB“ und „V“ definieren eine Vorschubreduzie-
rung für das An- und Durchbohren (Bild rechts unten).
Werkzeugdaten
„ WO = 8 – Werkzeugorientierung
„ I = 10 – Bohrdurchmesser
„ B = 90 – Spitzenwinkel
„ H = 1 – Werkzeug ist angetrieben
