Wendelnut fräsen G798

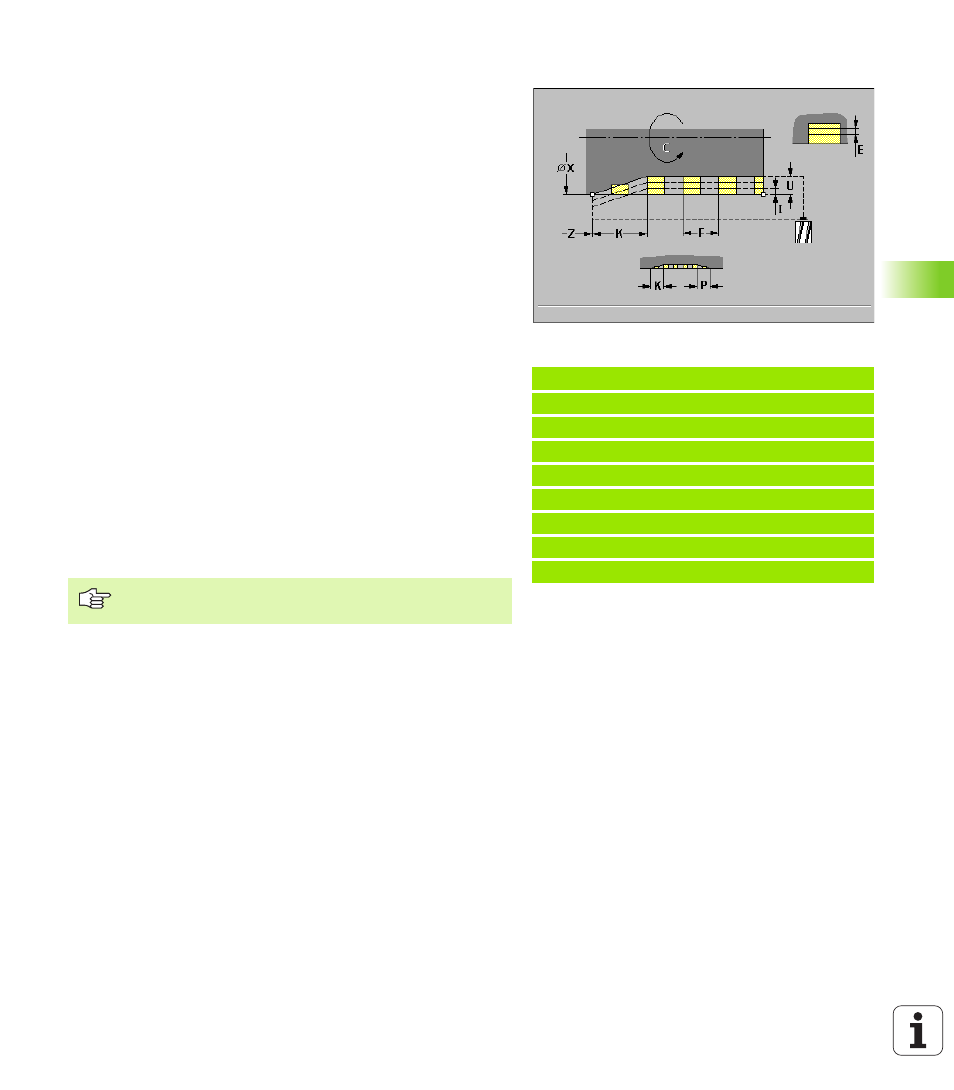

G798 fräst eine Wendelnut ab der aktuellen Werkzeugposition bis zum
„Endpunkt X, Z“. Die Nutbreite entspricht dem Fräserdurchmesser.
Die erste Zustellung wird mit „I“ durchgeführt – die weiteren Zustel-
lungen berechnet die MANUALplus wie folgt:
Die Reduzierung der Zustellung erfolgt bis auf >= 0,5 mm. Danach
wird jede Zustellung mit 0,5 mm durchgeführt.
Parameter
8
X Endpunkt
(Durchmessermaß) (default: aktuelle X-Position)
8
Z Endpunkt
der Nut
8
C Startwinkel:
Position des Nutanfangs (default: 0)
8
F Steigung
F positiv: Rechtsgewinde
F negativ: Linksgewinde
8
F Steigung
8
P Anlauflänge:
Rampe am Anfang der Nut (default: 0)
8
K Auslauflänge:
Rampe am Ende der Nut (default: 0)
8
U Gewindetiefe
8
I maximale Zustellung
(default: gesamte Tiefe in einer Zustellung)
8
E Reduzierwert
für Zustellungsreduzierung (default: 1)
Beispiel: G798
%798.nc
[G798]
N1 T71 G197 S800 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 M15
ENDE
aktuelle Zustellung = I * (1 – (n–1) * E)
n: n-te Zustellung
Eine Wendelnut kann ausschließlich außen gefräst wer-
den.
