HEIDENHAIN MANUALplus 4110 247
5.2 Editier
en v
on ICP
-K
ont
ur
en

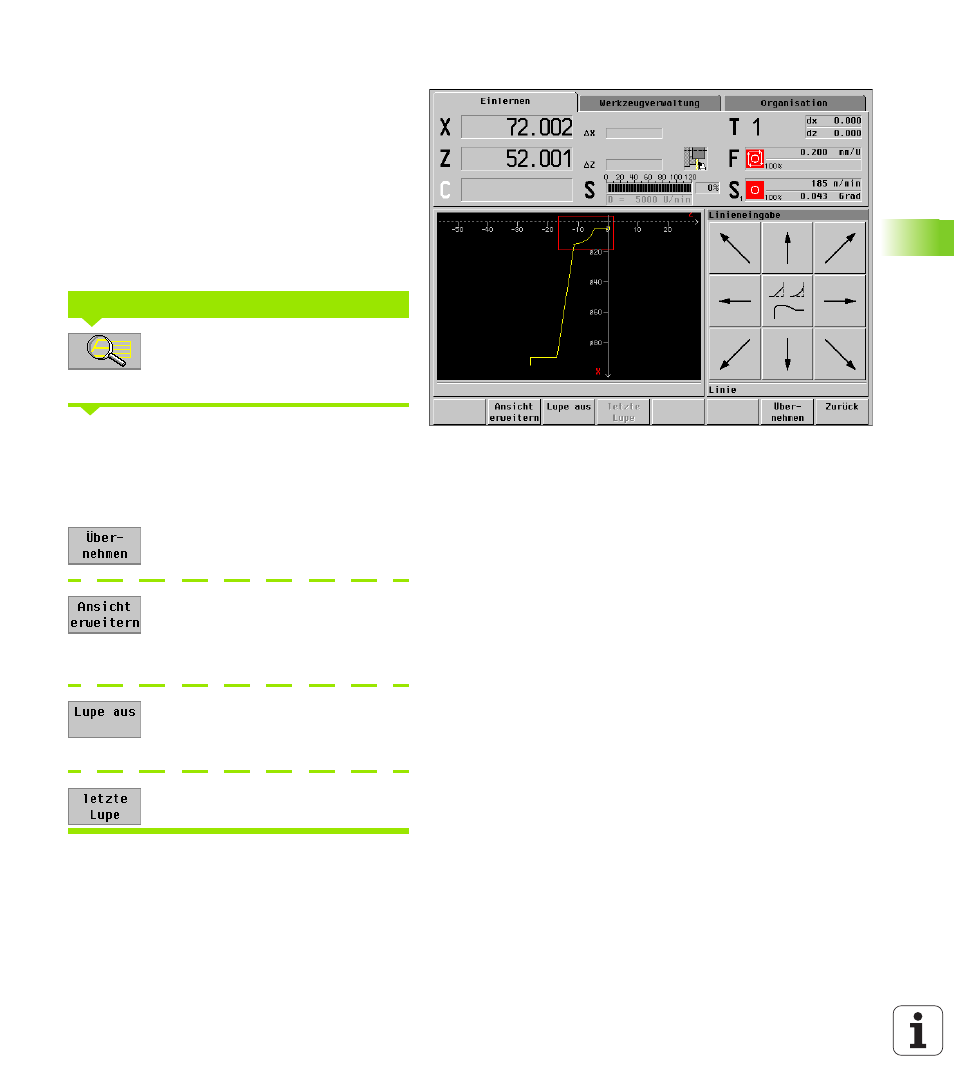

ICP-Konturdarstellung verändern
Die MANUALplus wählt den Darstellungsbereich so,
dass alle eingegebenen Konturelemente angezeigt
werden.
Mit „Seite vor/Seite zurück“ vergrößern/verkleinern
Sie die Darstellung, mit den „Cursor-Tasten“ ver-
schieben Sie den Bildausschnitt. Diese Funktionen
sind verfügbar, wenn die Kontur angezeigt, aber nicht
bearbeitet wird.
Wenn Sie den gewünschten Bildausschnitt präzise
vorwählen und anzeigen wollen, gehen Sie wie folgt
vor:
Lupe betätigen – es erscheint ein
„rotes Rechteck“ zur Auswahl des
gewünschten Bildausschnitts
„rotes Rechteck“
– verschieben: Cursortasten
– vergrößern: „Seite zurück“
– verkleinern: „Seite vor“
eingestelltes „rotes Rechteck“ wird
als Bild dargestellt
Durch Verkleinern der Kontur wird ein
größerer Bereich dargestellt (Bei-
spiel: Teile des Werkstücks werden
nicht im Grafikfenster angezeigt)
Alle bisher definierten Konturele-
mente werden in maximaler Größe
dargestellt
Zurück zur letzten Lupeneinstellung
„Lupe“ aufrufen und einstellen
