520 9 Beispiele
9.6 Beispiel DIN-Pr
ogr
ammier
ung „Gewindezapf
en“
9.6 Beispiel DIN-Programmierung
„Gewindezapfen“

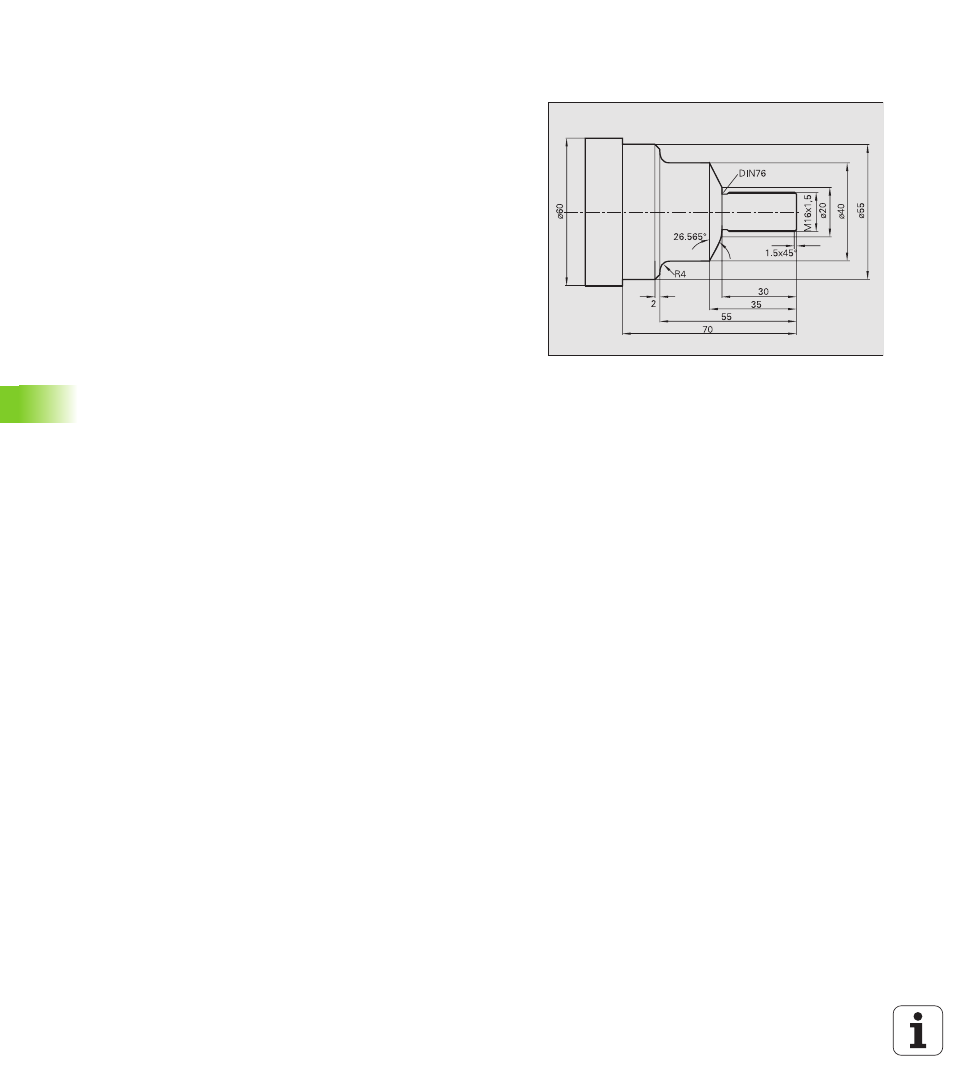

Das Beispiel erläutert die Erstellung des Gewindezapfens mit der DIN-
Programmierung. Ausgehend von der Fertigungszeichnung werden
die einzelnen Arbeitsschritte des DIN-Programms erläutert.
Eingesetzte Werkzeuge
„ Schruppwerkzeug:
„ Position T1
„ WO = 1 Werkzeugorientierung
„ A = 93° Einstellwinkel
„ B = 55° Spitzenwinkel
„ R = 0,8 Werkzeugradius
„ Schlichtwerkzeug:
„ Position T2
„ WO = 1 Werkzeugorientierung
„ A = 93° Einstellwinkel
„ B = 55° Spitzenwinkel
„ R = 0,5 Werkzeugradius
„ Gewindewerkzeug:
„ Position T3
„ WO = 1 Werkzeugorientierung
Arbeitsablauf
8 Rohteil einspannen (Durchmesser 60 mm, Länge 100 mm)
8 Maschine einrichten
– Werkstück-Nullpunkt festlegen
– Werkzeugmaße ermitteln
– Werkzeugwechselpunkt eingeben
8 in den DIN-Editor wechseln
8 DIN-Programm „Gewindezapfen“ erstellen
8 DIN-Programm „Gewindezapfen“ in der Simulation testen
