HEIDENHAIN MANUALplus 4110 267
5.5 ICP
-K
ont
ur
element
e
Dr
ehk
ont
ur
Formelemente wählen

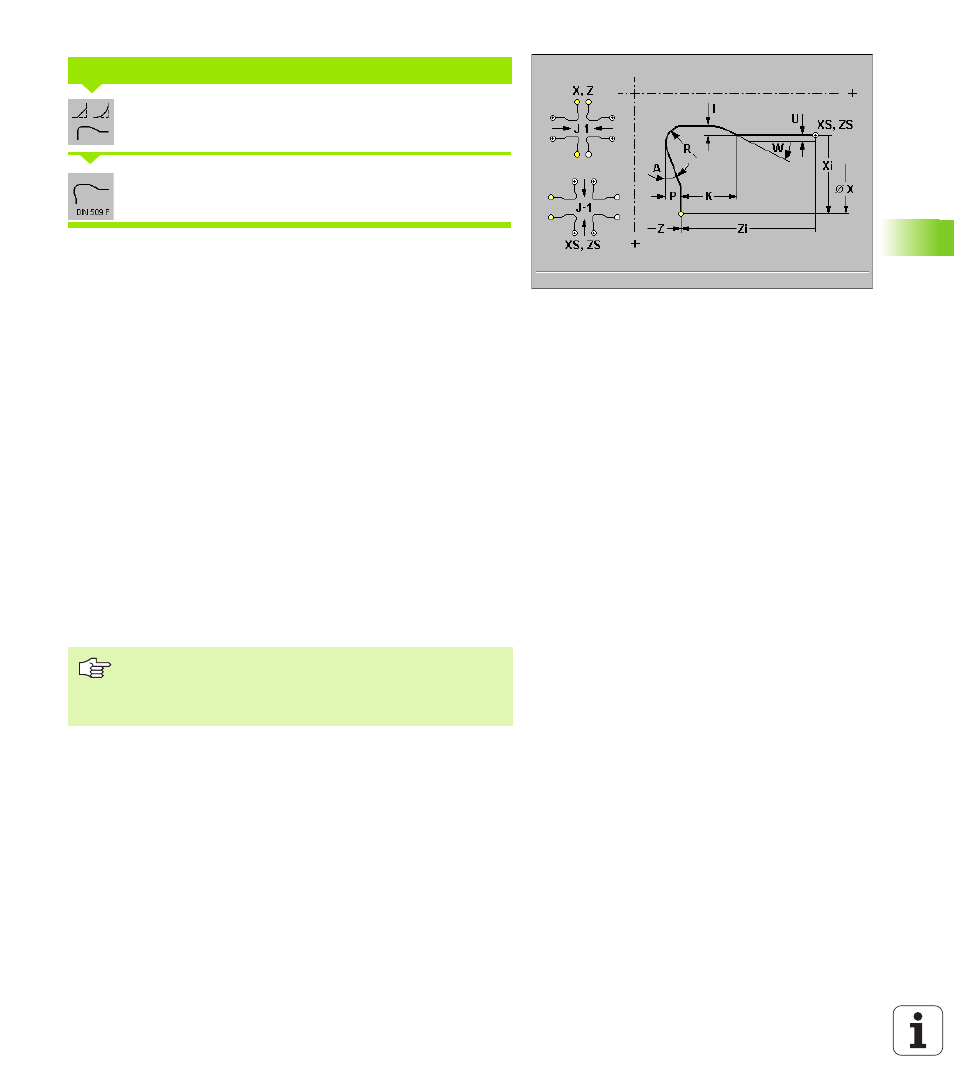

Freistich DIN 509 F wählen
Parameter, die Sie nicht eingeben, ermittelt die MANUALplus anhand
des Durchmessers aus der Normtabelle (siehe “DIN 509 E, DIN 509 F
– Freistichparameter” auf Seite 531).
Parameter
8 XS, ZS Startpunkt in X/Z: Anfangspunkt des Freistichs
8 X, Z Zielpunkt in X/Z: Endpunkt des Freistichs
8 I Freistichdurchmesser – default: Normtabelle
8 K Freistichlänge – default: Normtabelle
8 W Freistichwinkel – default: Normtabelle
8 R Freistichradius – default: Normtabelle
8 P Plantiefe – default: Normtabelle
8 A Planwinkel – default: Normtabelle
8 U Schleifaufmaß – default: kein Schleifaufmaß
8 J Elementlage – default: 1
„ J=1: Freistich beginnt mit dem Längselement und endet mit dem
Planelement
„ J=–1: Freistich beginnt mit dem Planelement und endet mit dem
Längselement
8 F Sondervorschub
Freistich DIN 509 F
Die „Elementlage J“ kann bei der Überlagerung nicht ein-
gegeben und bei der ICP-Änderungsprogrammierung
nicht geändert werden. (Die Konturecke ist bereits eindeu-
tig bestimmt.)
