Lineare Nut Stirnfläche G791
G791 fräst eine Nut von der aktuellen Werkzeugposition bis zum End-
punkt. Die Nutbreite entspricht dem Fräserdurchmesser. Es erfolgt
keine Aufmaßverrechnung.
Parameter
8 X Durchmesser Endpunkt der Nut

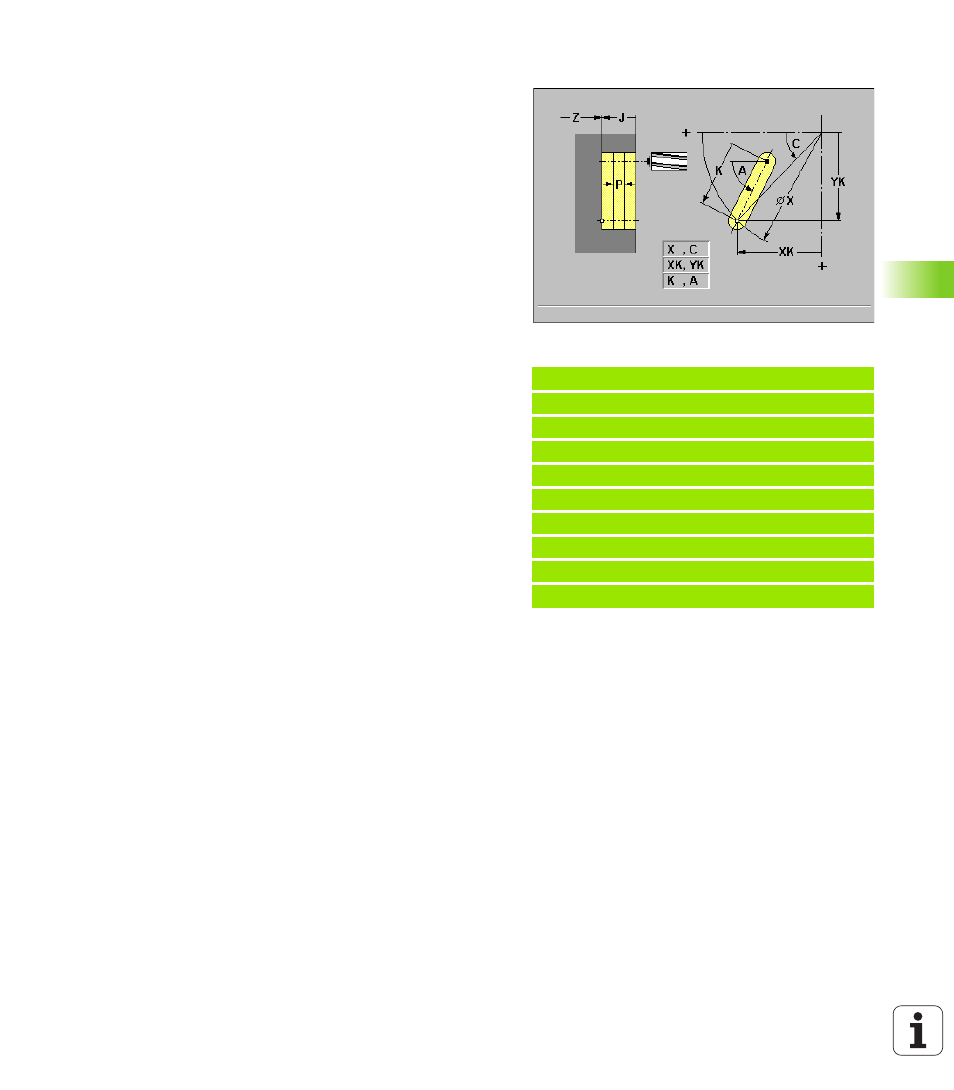

8 C Endwinkel – Endpunkt der Nut – Winkelrichtung: siehe Hilfebild
8 XK Endpunkt der Nut (kartesisch)
8 YK Endpunkt der Nut (kartesisch)
8 K Länge der Nut – bezogen auf den Fräsermittelpunkt
8 A Winkel der Nut – Bezug: siehe Hilfebild
8 Z Fräsgrund
8 J Frästiefe
„ J angegeben: der Zyklus stellt bis auf Sicherheitsabstand zu und
fräst dann die Nut
„ J nicht angegeben: der Zyklus fräst ab Werkzeugposition
8 P maximale Zustellung (default: gesamte Tiefe in einer Zustellung)
8 F Zustellvorschub für Tiefenzustellung (default: aktiver Vorschub)
Mögliche Parameterkombinationen bei der Definition des Endpunk-
tes:
„ Durchmesser X, Endwinkel C
„ Endpunkt XK, YK
„ Nutlänge K, Winkel A
Hinweise:
„ Schwenken Sie die Spindel vor Aufruf des G791 in die gewünschte
Winkelposition.
„ Wenn Sie eine Spindelpositioniereinrichtung (keine C-Achse) ver-
wenden, wird eine axiale Nut, zentrisch zur Drehachse erstellt.
Beispiel: G791
%791.nc
[G791]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G100 XK20 YK5
N6 G791 XK30 YK5 Z-5 J5 P2
N7 M15
ENDE
