236 4 Zyklenprogrammierung
4.9 Bohr
- und F
räsmust
er

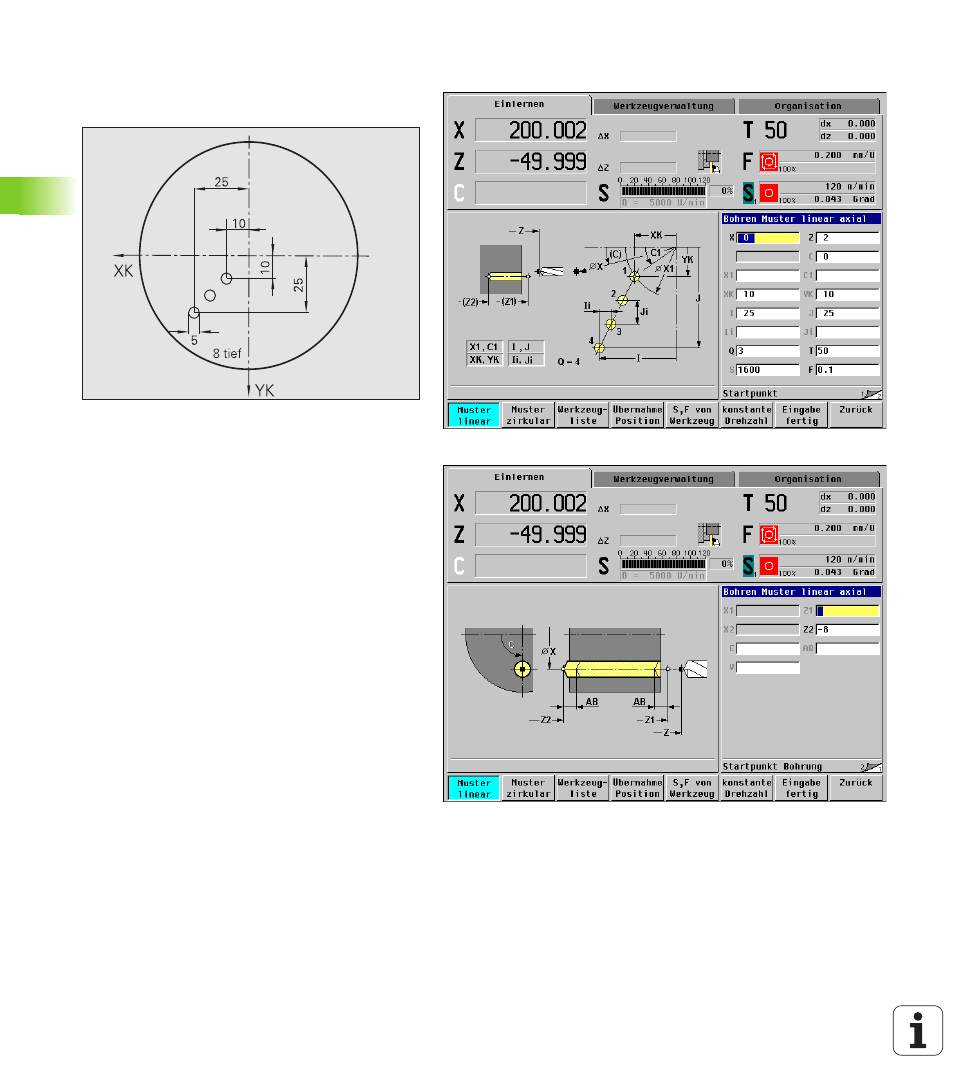

Beispiele Musterbearbeitung
Lineares Bohrmuster auf der Stirnsfläche
Auf der Stirnfläche wird mit dem „Bohrzyklus axial“
ein lineares Bohrmuster gefertigt. Voraussetzung für
diese Bearbeitung sind eine positionierbare Spindel
und angetriebene Werkzeuge.
Die Koordinaten der ersten und der letzten Bohrung,
sowie die Anzahl der Bohrungen werden angegeben
(Bild rechts oben). Bei der Bohrung wird nur die Tiefe
angegeben (Bild rechts unten).
Werkzeugdaten
„ WO = 8 – Werkzeugorientierung
„ I = 5 – Bohrdurchmesser
„ B = 90 – Spitzenwinkel
„ H = 1 – Werkzeug ist angetrieben
