HEIDENHAIN MANUALplus 4110 163
4.6 Gewinde- und F
reistic
hzyklen

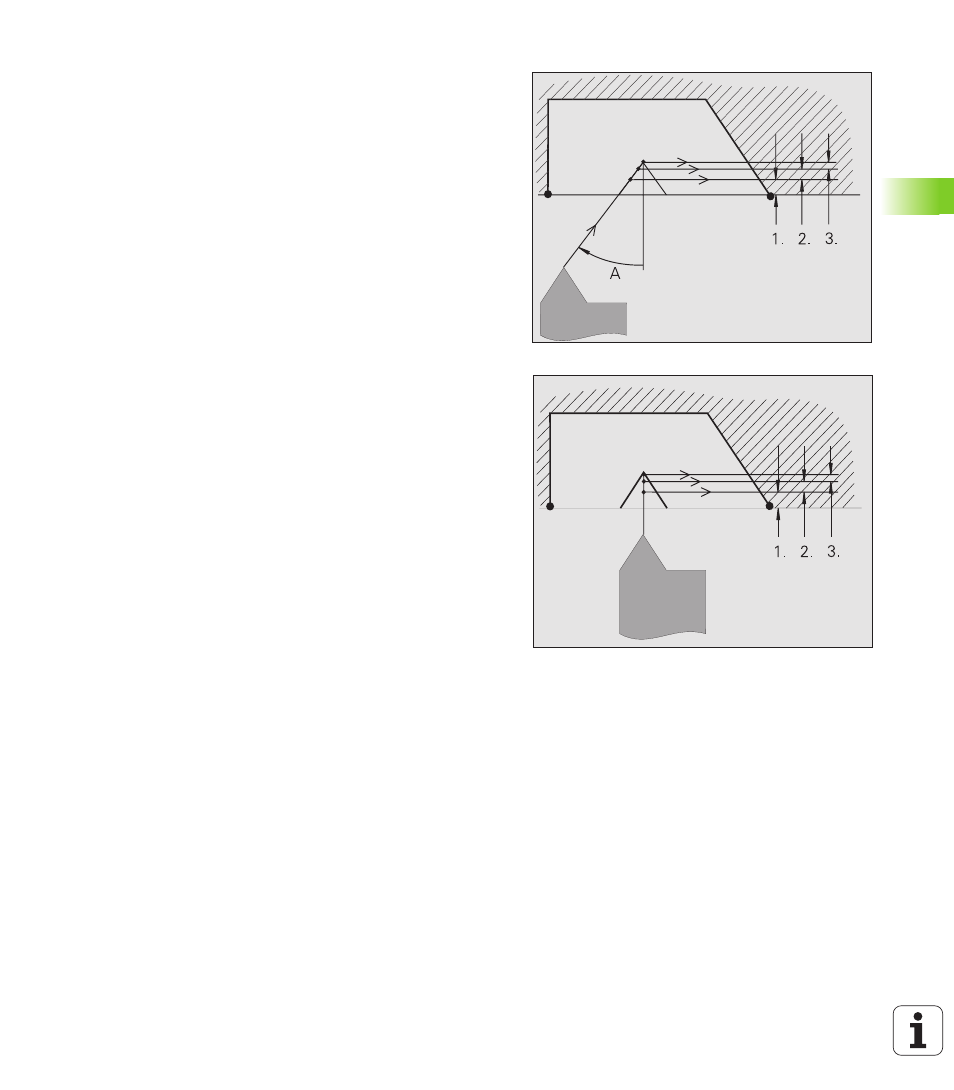

Zustellwinkel (Flankenwinkel)
Bei einigen Gewindezyklen können Sie den Zustellwinkel angeben.
Die Bilder rechts erläutern die Arbeitsweise bei einem Zustellwinkel
von –30° (Bild rechts oben) bzw. bei einem Zustellwinkel von 0° (Bild
rechts Mitte).
Gewindetiefe, Schnittaufteilung
Die Gewindetiefe wird bei allen Gewindezyklen programmiert. Die
MANUALplus reduziert die Schnitttiefe mit jedem Schnitt (Bild rechts
Mitte).
Handradüberlagerungen bei Gewindezyklen
Ab der Software-Version 526 488-09 können Sie den aktuellen
Gewin-deschnitt durch Handradüberlagerungen in X und Z beeinflus-
sen und so die Erstellung des Gewindes optimieren. Die Handradüber-
lagerung muss vom Maschinen-Hersteller unterstützt werden und
wird per Schalter am Maschinenbedienpult aktiviert.
Die Handradüberlagerungen sind wie folgt begrenzt:
„ X-Richtung (Gewindetiefe): Abhängig von der aktuellen Schnitttiefe,
wobei der Start- und Endpunkt des Gewindes in X nicht überschrit-
ten wird.
„ Z-Richtung: Maximal ein Gewindegang, wobei Start- und Endpunkt
des Gewindes in Z nicht überschritten wird.
Gewindeanlauf/Gewindeauslauf
Der Schlitten benötigt einen Anlauf vor dem eigentlichen Gewinde,
um auf die programmierte Vorschubgeschwindigkeit zu beschleuni-
gen und einen Auslauf am Ende das Gewindes um den Schlitten abzu-
bremsen.
Ist der Gewindeanlauf/Gewindeauslauf zu kurz, kann es Qualitätsein-
bußen geben. Die MANUALplus meldet in diesem Fall eine Warnung.
Berechnung der Anlauflänge:
BA > 0,75 * (F*S)² / a + 0,15
Berechnung der Auslauflänge:
BA > 0,75 * (F*S)² / e + 0,15
BA: minimale Anlauflänge
BE: minimale Auslauflänge
F: Gewindesteigung im mm/Umdrehung
S: Drehzahl in Umdrehungen/Sekunde
a: Beschleunigung in mm/s² (siehe “Konfigurierungs-Parame-
ter” auf Seite 435 – 1105 „Beschleunigung Satzstart“)
e: Beschleunigung in mm/s² (siehe “Konfigurierungs-Parame-
ter” auf Seite 435 – 1105 „Beschleunigung Satzende“)
