110 4 Zyklenprogrammierung
4.4 Abspanzyklen

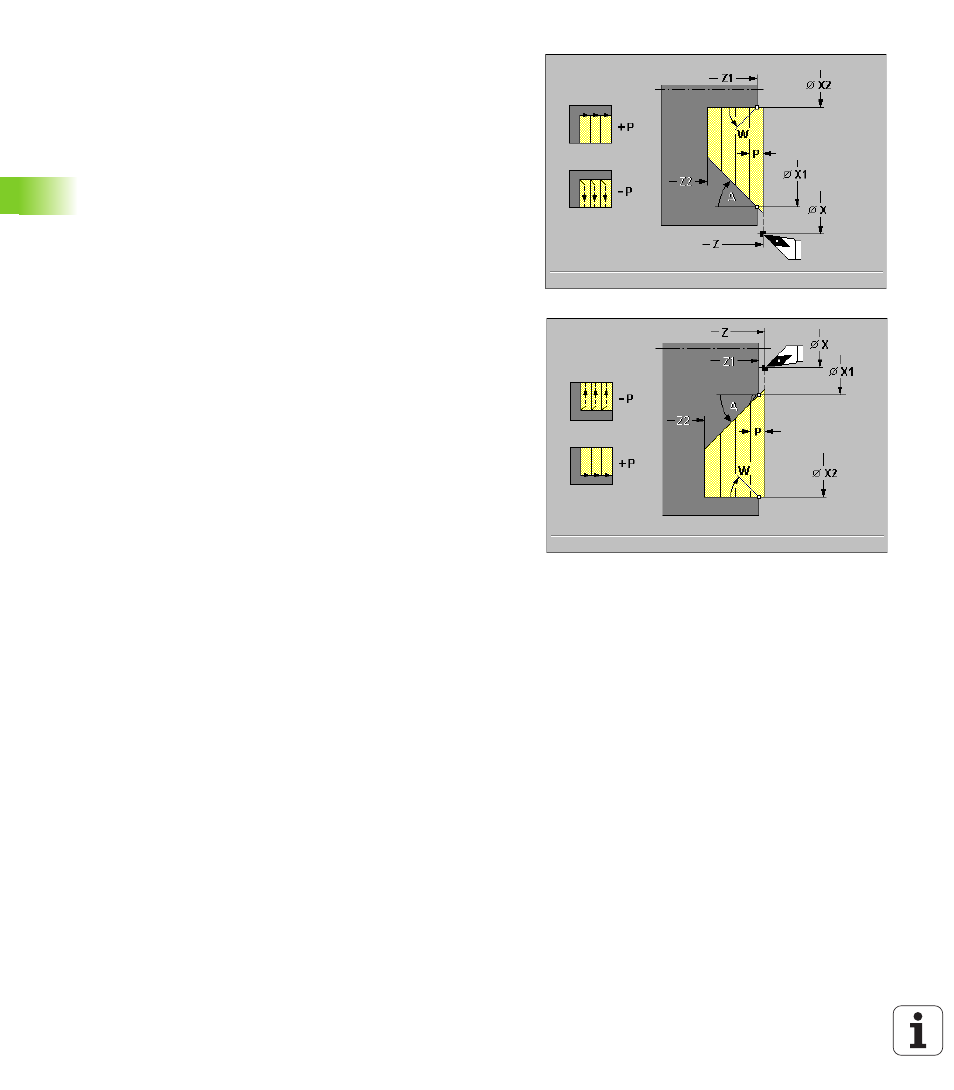

Zyklusausführung
1 errechnet die Schnittaufteilung (Zustellung)
2 stellt von „X, Z“ aus achsparallel für den ersten Schnitt zu
3 taucht mit reduziertem Vorschub im „Eintauchwinkel A“ ein
4 fährt im Vorschub bis „Endpunkt Z2“, bzw. „Endpunkt X2“ oder
bis zur durch „W“ definierten Schräge
5 abhängig vom Vorzeichen „P“:
„ P>0: spant entlang der Kontur
„ P<0: hebt im Winkel von 45° ab
6 fährt zurück und stellt erneut den nächsten Schnitt zu
7 wiederholt 3...5, bis „ X2“ bzw. „Z2“ erreicht ist
8 fährt achsparallel zum Startpunkt zurück
