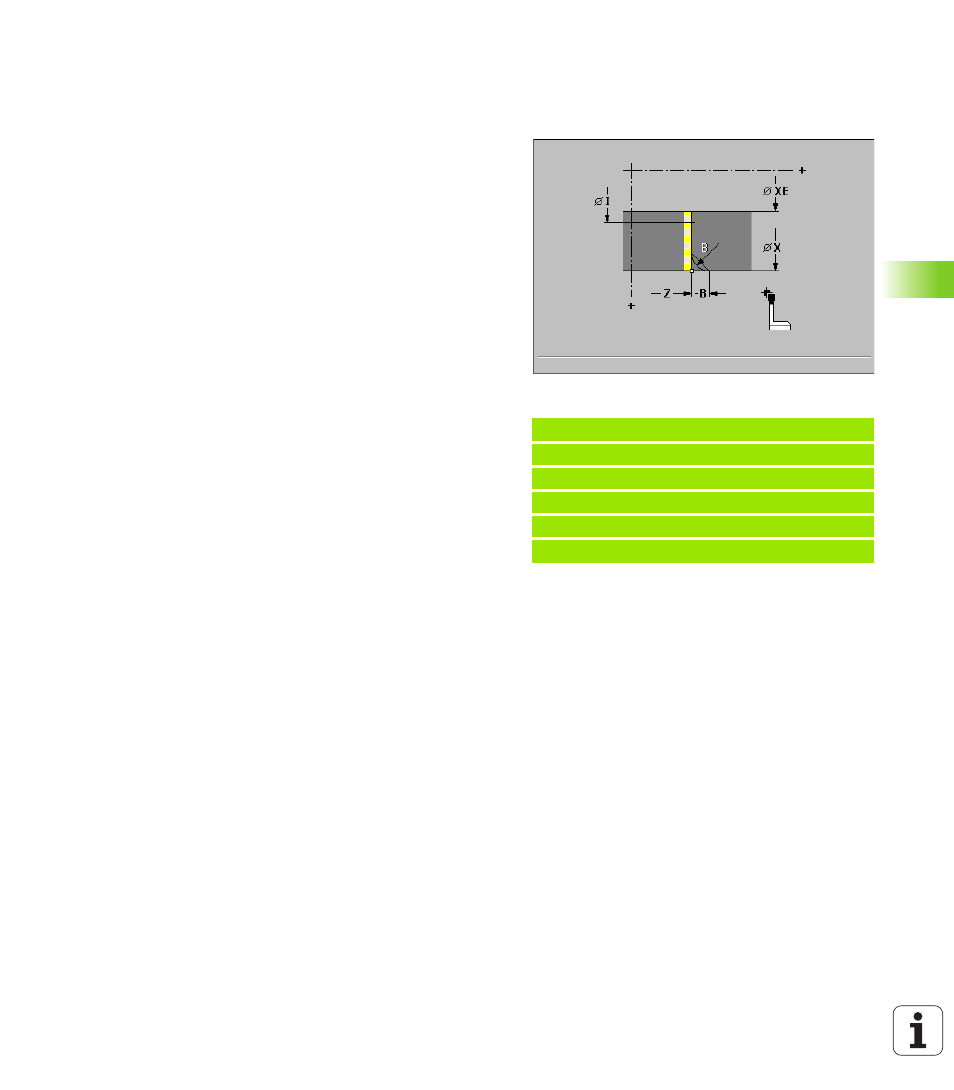

6.17 Abstechzyklus
Abstechzyklus G859
G859 sticht das Drehteil ab. Wahlweise wird eine Fase oder Rundung
am Außendurchmesser erstellt. Nach der Zyklusausführung fährt das
Werkzeug an der Planfläche hoch und auf den Startpunkt zurück.
Ab Position „I“ kann eine Vorschubreduzierung definiert werden.
Parameter
8
X Abstechdurchmesser
8
Z Abstechposition
8
I Durchmesser Vorschubreduzierung
I angegeben: ab dieser Position wird auf Vorschub „E“ umge-
schaltet
I nicht angegeben: keine Vorschubreduzierung
8
XE Innendurchmesser
(Rohr)
8
E Reduzierter Vorschub
– default: aktiver Vorschub
8
B Fase/Verrundung
B>0: Radius der Verrundung
B<0: Breite der Fase
Beispiel: G859
%859.nc
[G859]
N1 T30 G95 F0.23 G96 S248 M3
N2 G0 X60 Z-28
N3 G859 X50 Z-30 I10 XE8 E0.11 B1
ENDE
