Seite 168
168
4 Zyklenprogrammierung
4.6 Gewinde- und F
reistic
hzyklen

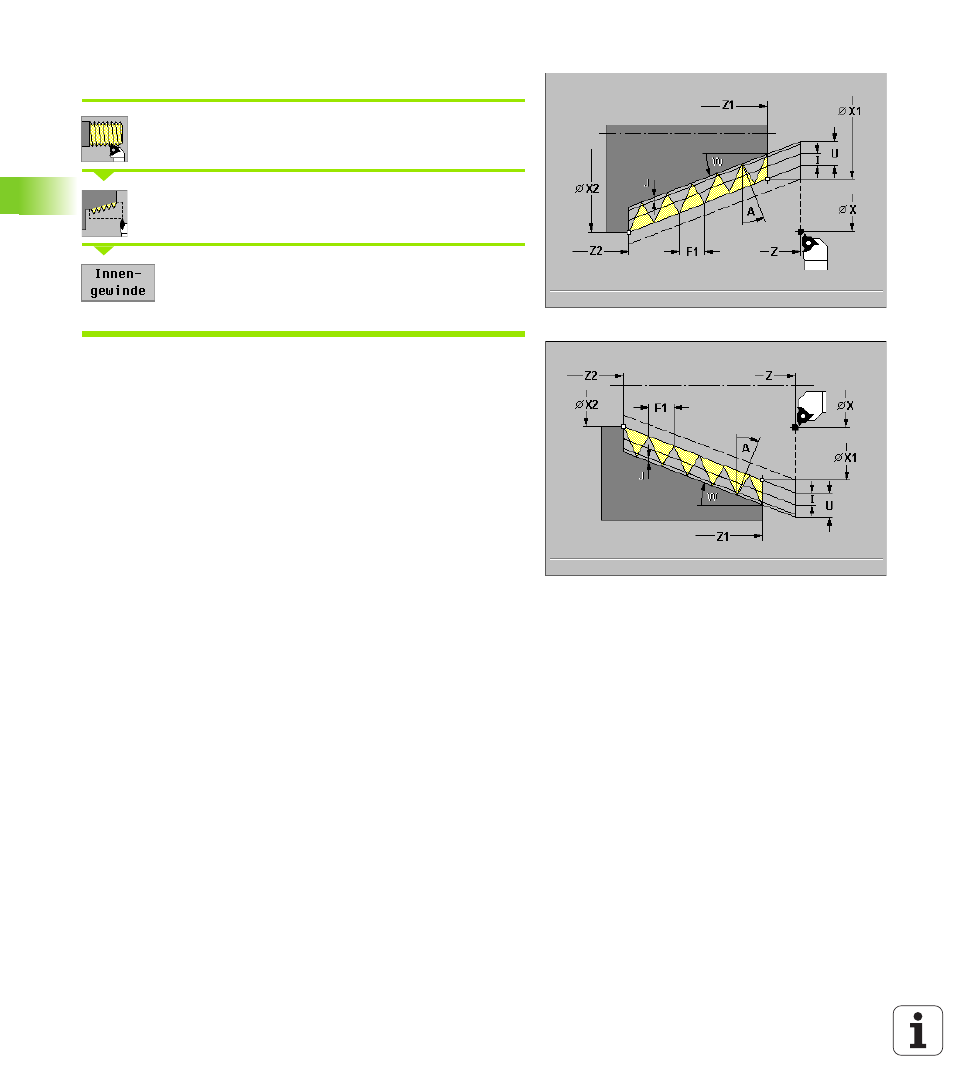

Kegelgewinde
„Gewindeschneiden“ wählen
„Kegelgewinde“ wählen
Softkey Innengewinde
Ein: Innengewinde
Aus: Außengewinde
Der Zyklus erstellt ein ein- oder mehrgängiges Kegel-Außen- oder
Innengewinde.
Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Startpunkt
Gewinde (ohne Vorlauf)
8
X2, Z2 Endpunkt Gewinde
(ohne Nachlauf)
8
F1 Gewindesteigung
(= Vorschub)
8
U Gewindetiefe
keine Eingabe: wird errechnet
Außengewinde: U=0.6134*F1
Innengewinde: U=–0.5413*F1
8
I 1. Schnitttiefe
I<U: erster Schnitt mit „I“ – jeder weitere Schnitt: Reduzierung
der Schnitttiefe bis auf „J“
I=U: ein Schnitt
keine Eingabe: wird aus U und F1 berechnet
8
A Zustellwinkel
(default: 30°): Bereich: –60° < A < 60°
A<0: Zustellung von linker Flanke
A>0: Zustellung von rechter Flanke
8
W Kegelwinkel:
Bereich: –60° < A < 60°
8
J Restschnitttiefe
– default: 1/100 mm
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
D Gangzahl
– default: 1 Gewindegang
8
E inkrementale Steigung
– default: 0
E=0: konstante Steigung
E>0: vergrößert die Steigung je Umdrehung um E
E<0: verkleinert die Steigung je Umdrehung um E
