9.1 Mit der MANUALplus arbeiten

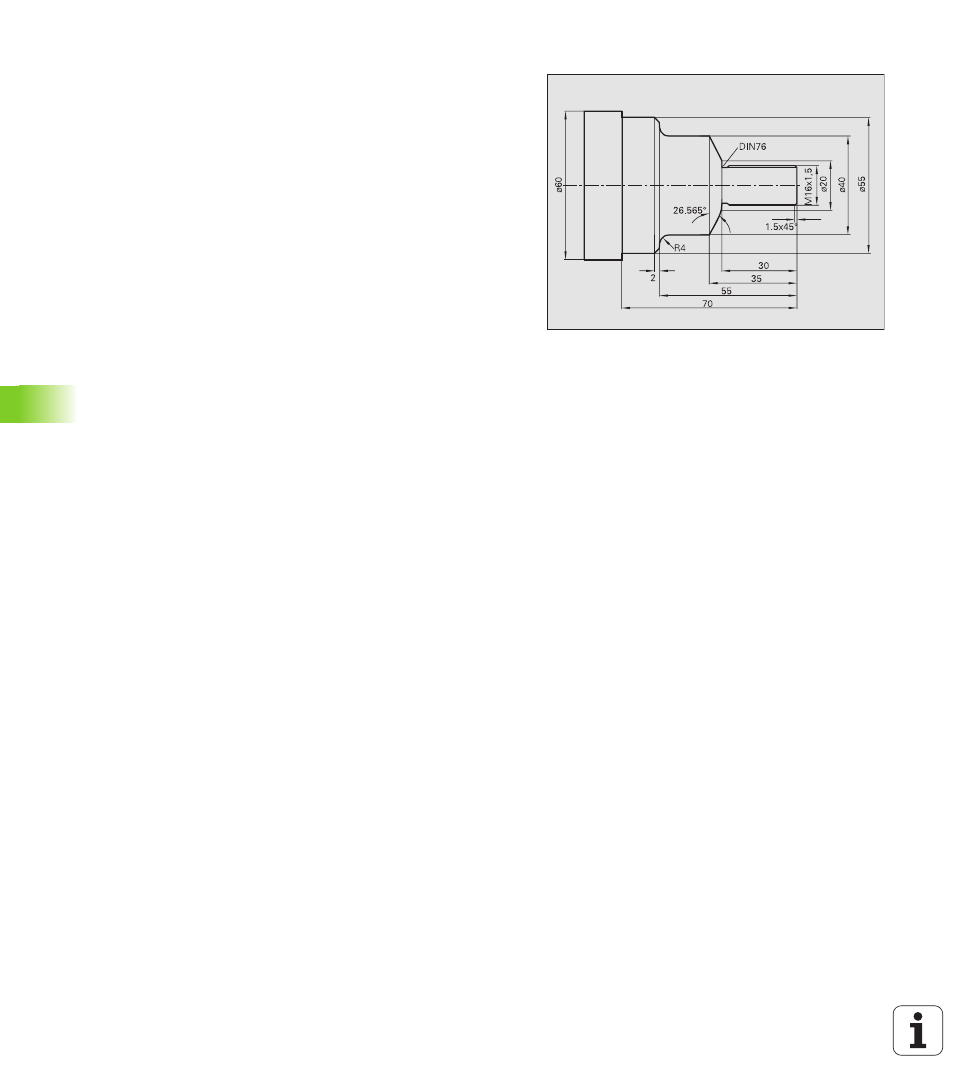

Das Beispiel erläutert das Einrichten der Maschine und die Erstellung
eines Werkstücks mit Hilfe der Zyklenprogrammierung. Die Bearbei-
tung wird im „Einlernbetrieb“ durchgeführt. Am Ende der Bearbeitung
steht ein Zyklenprogramm zur Verfügung.
Eingesetzte Werkzeuge
„ Schruppwerkzeug:
„ Position T1
„ WO = 1 Werkzeugorientierung
„ A = 93° Einstellwinkel
„ B = 55°Spitzenwinkel
„ R = 0,8 Werkzeugradius
„ Schlichtwerkzeug:
„ Position T2
„ WO = 1 Werkzeugorientierung
„ A = 93° Einstellwinkel
„ B = 55° Spitzenwinkel
„ R = 0,8 Werkzeugradius
„ Gewindewerkzeug:
„ Position T3
„ WO = 1 Werkzeugorientierung
Arbeitsablauf
8 Rohteil einspannen (Durchmesser 60 mm, Länge 100 mm)
8 Maschine einrichten
– Werkstück-Nullpunkt festlegen
– Werkzeugmaße ermitteln
8 auf „Einlernen“ wechseln
8 Werkstückbearbeitung Zyklus für Zyklus durchführen
