370 6 DIN-Programmierung
6.20 Stir
nfläc
h
enbearbeit
ung

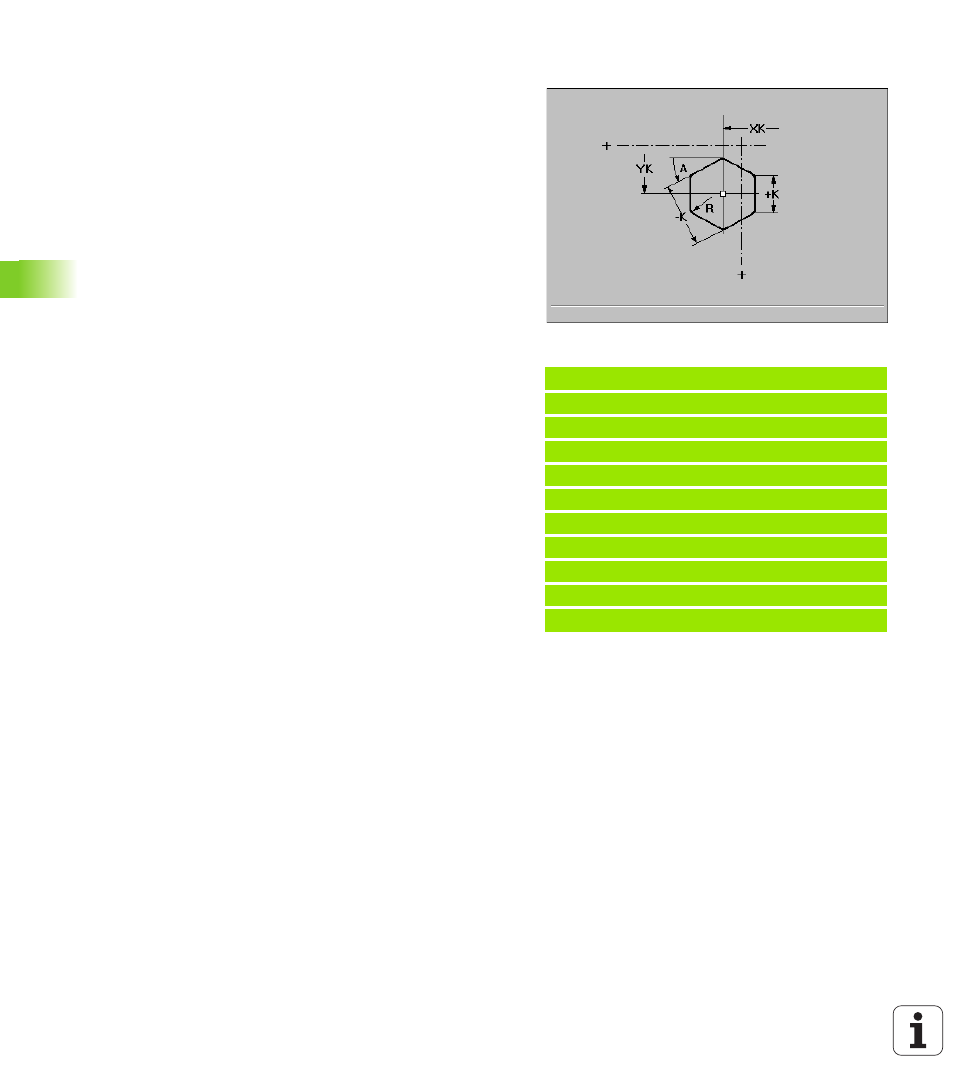

Figurdefinition Vieleck Stirnfläche G307
G307 definiert ein Vieleck auf der Stirnfläche. Diese Figur programmie-
ren Sie in Kombination mit G793 oder G797.
Parameter
8 XK Mittelpunkt
8 YK Mittelpunkt
8 Q Anzahl Kanten: Bereich: 3 <= Q <= 127
8 A Winkel – Bezug: siehe Hilfebild
8 K Schlüsselweite (SW) / Länge
„ K<0: Schlüsselweite (Innenkreis-Durchmesser)
„ K>0: Kantenlänge
8 R Fase/Verrundung
„ R<0: Fasenlänge
„ R>0: Verrundungsradius
Beispiel: G307
%307.nc
[G307]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G307 XK20 YK5 Q4 A0 K-10 R2
N7 G80
N8 M15
ENDE
