Seite 260
260
5 ICP-Programmierung
5.5 ICP
-K
ont
ur
element
e
Dr
ehk
ont
ur
5.5
ICP-Konturelemente
Drehkontur

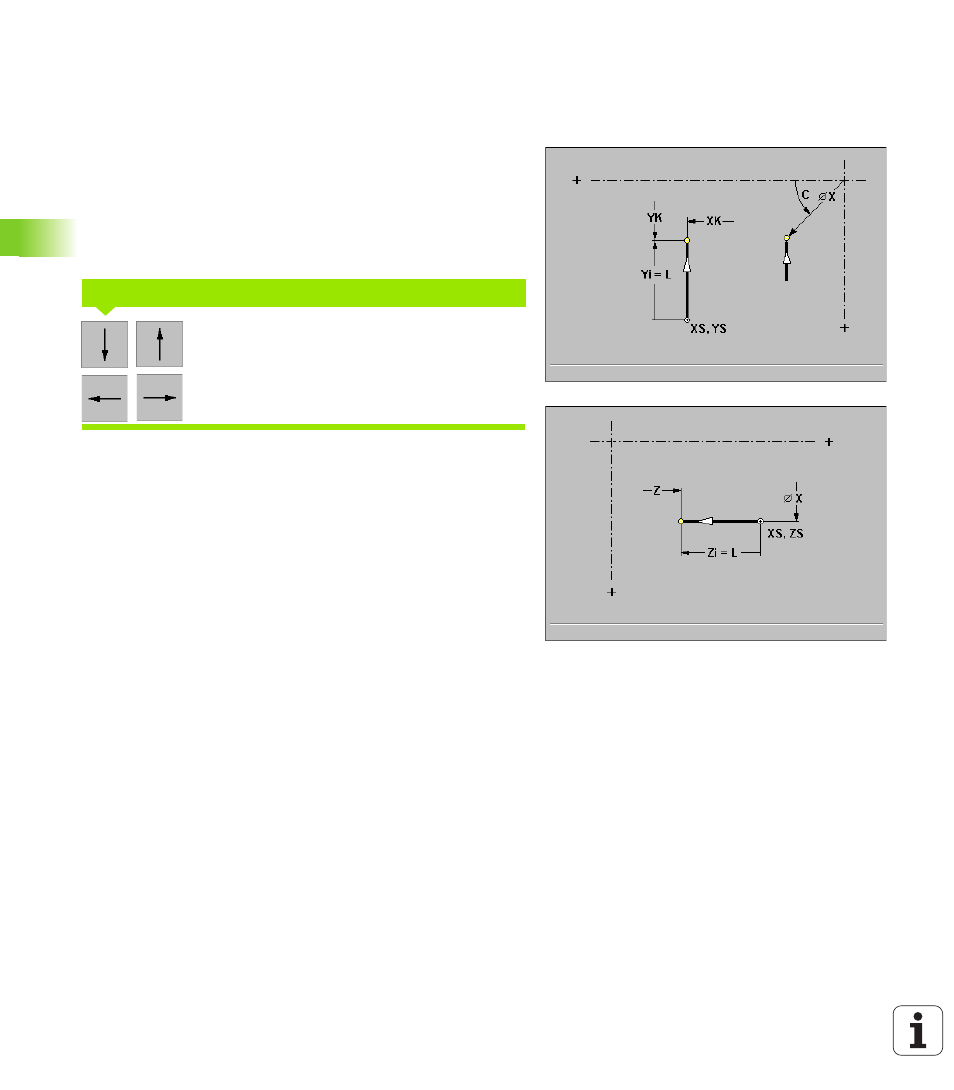

Linieneingabe Drehkontur
Wählen Sie die Richtung des Konturelements anhand des Menü-Sym-
bols aus und vermaßen es.
Bei horizontalen und vertikalen Linearelementen ist die Eingabe der X-
bzw. Z-Koordinaten nicht erforderlich. Die MANUALplus sperrt das
entsprechende Eingabefeld, wenn keine ungelösten Elemente vor-
handen sind.
Richtung der Linie wählen
Sie vermaßen die Linie und legen den Übergang zum nächsten Kontu-
relement fest.
Parameter vertikale Linie
8
XS, ZS Startpunkt in X/Z
(= Endpunkt des letzten Elements)
8
X Zielpunkt in X
8
Xi Zielpunkt in X
(inkremental): Abstand Startpunkt – Zielpunkt
8
L Länge der Linie
8
F Sondervorschub
Parameter horizontale Linie
8
XS, ZS Startpunkt in X/Z
(= Endpunkt des letzten Elements)
8
Z Zielpunkt in Z
8
Zi Zielpunkt in Z
(inkremental): Abstand Startpunkt – Zielpunkt
8
L Länge der Linie
8
F Sondervorschub
Vertikale/Horizontale Linien
