494 9 Beispiele
9.3 ICP
-Beispiel „Matr
iz
e
“
Ecken verrunden
Die Eingabe der Verrundungen erfolgt durch „Überla-
gerung“. Dazu wird zuerst die Konturecke ausgewählt
und anschließend der Verrundungsradius eingege-
ben.

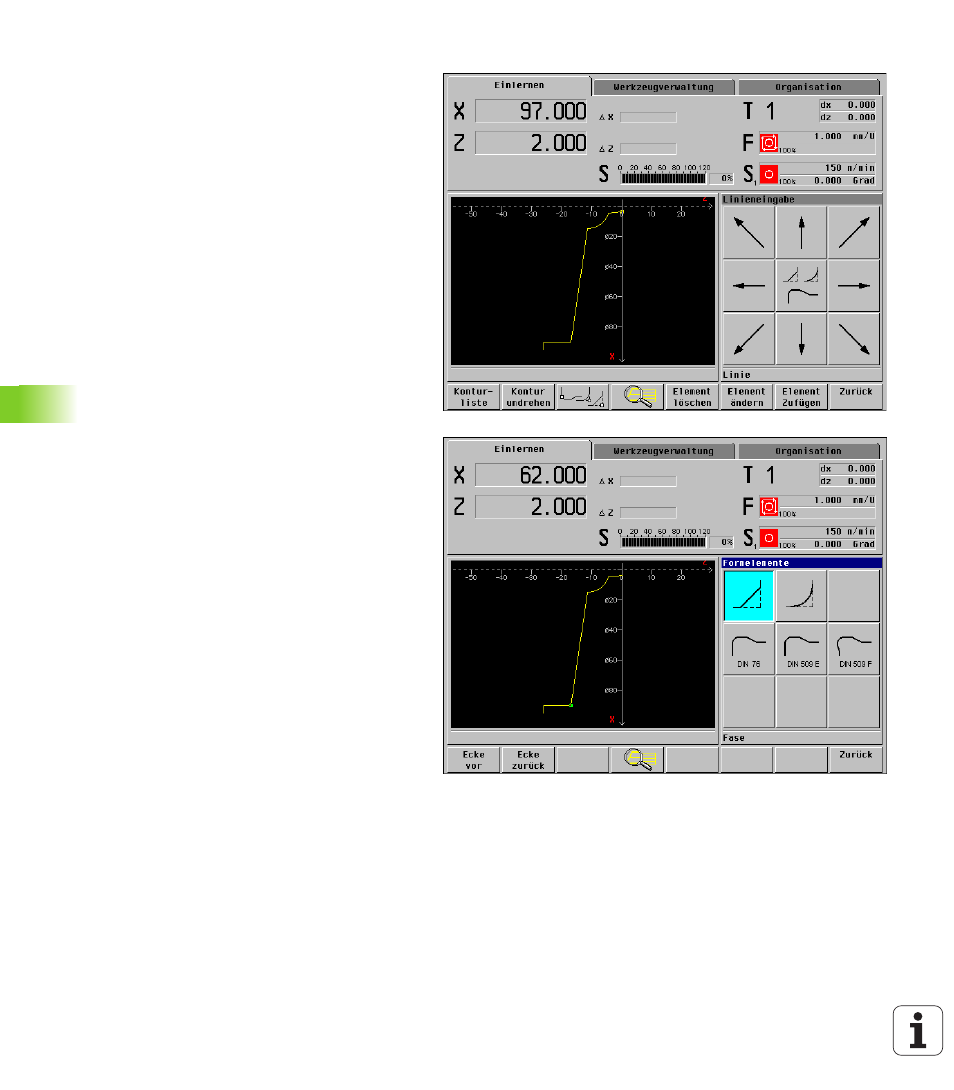

Die Anwahl der Überlagerung erfolgt mit dem Softkey
Überlagerung (wird symbolisch dargestellt – siehe
Bild rechts oben). Danach wird die Position der Ver-
rundung mit Ecke vor/Ecke zurück ausgewählt (Bild
rechts unten).
