186 4 Zyklenprogrammierung
4.6 Gewinde- und F
reistic
hzyklen
Beispiele Gewinde- und Freistichzyklen
Außengewinde und Gewindefreistich
Die Bearbeitung wird in zwei Schritten durchgeführt.
Der „Gewindefreistich DIN 76“ erstellt den Freistich
und Gewindeanschnitt. Danach fertigt der „Gewinde-
zyklus“ das Gewinde.
1. Schritt

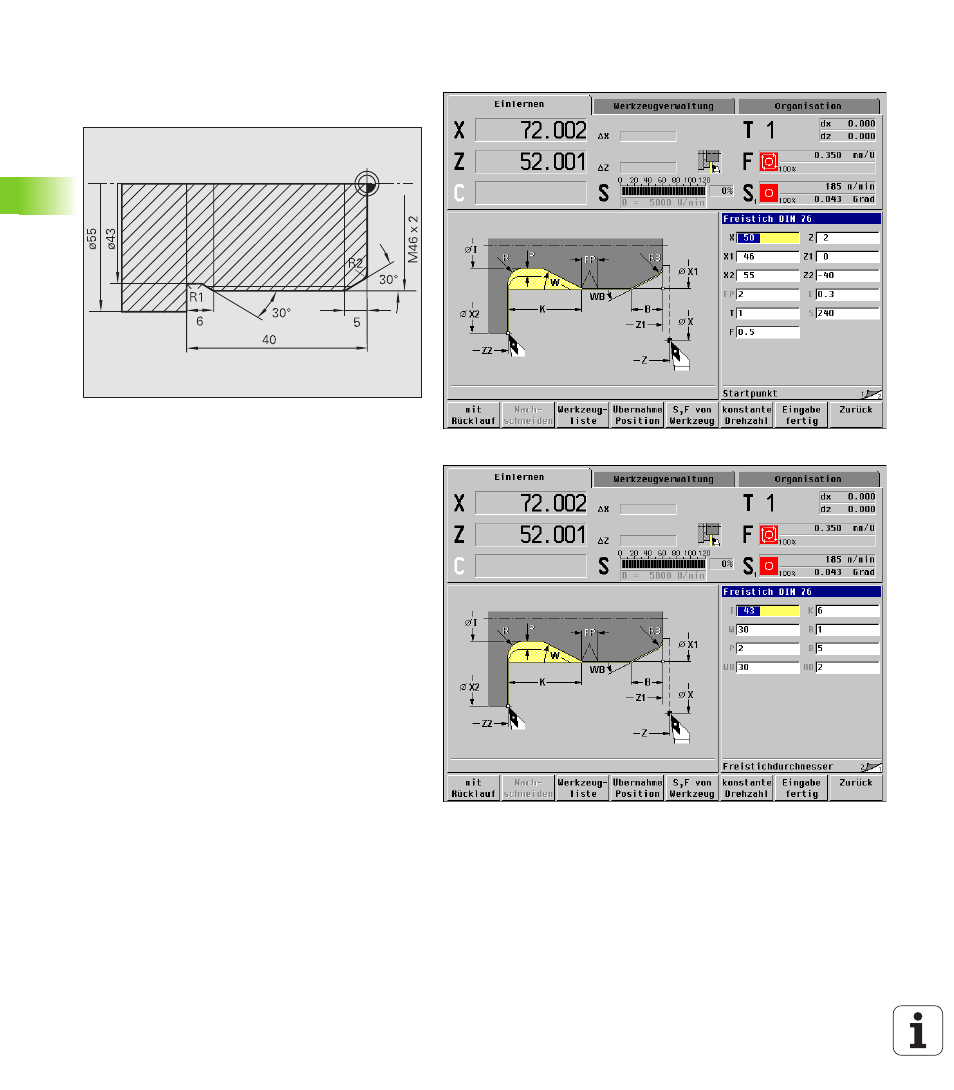

Programmierung der Freistich- und die Gewindean-
schnittparameter in zwei Eingabefenstern (Bilder
rechts).
Werkzeugdaten
„ Drehwerkzeug (für Außenbearbeitung)
„ WO = 1 – Werkzeugorientierung
„ A = 93° – Einstellwinkel
„ B = 55° – Spitzenwinkel
