Stech- und Stechdrehwerkzeuge
„Stechwerkzeuge“ wählen
Werkzeugparameter
8
X Einstellmaß in X
8
Z Einstellmaß in Z
8
R Schneidenradius
8

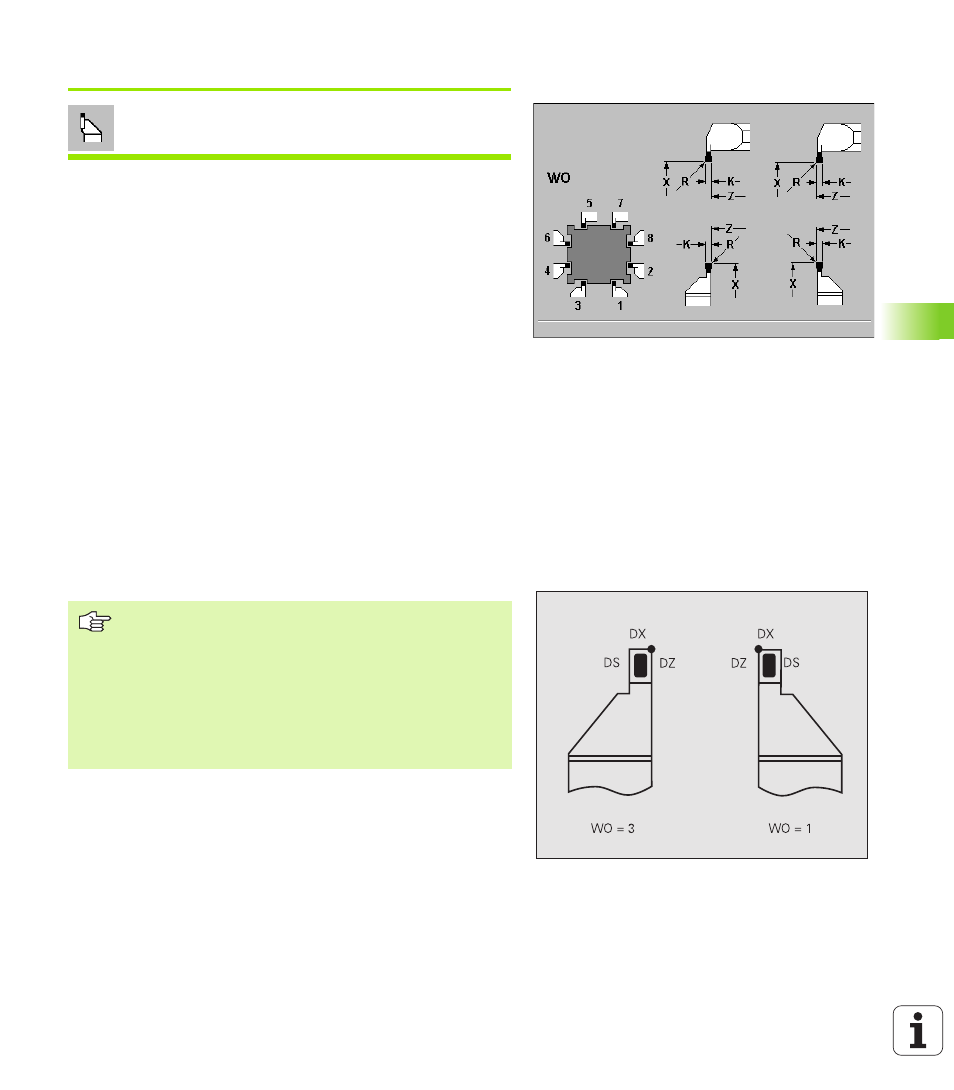

WO Werkzeugorientierung:
Kennziffer siehe Hilfebild
8
K Schneidenbreite
8
DX Verschleißkorrektur in X:
Bereich: –100mm < DX < 100mm
8
DZ Verschleißkorrektur in Z:
Bereich: –100mm < DZ < 100mm
8
DS Sonderkorrektur:
Bereich: –100mm < DS < 100mm
8
Q Werkzeugtext:
Referenz zum Werkzeugtext
8
MD Drehrichtung
– default: nicht vorgegeben
3: M3
4: M4
8
TS Schnittgeschwindigkeit/Drehzahl:
default: nicht angegeben
8
TF Vorschub
– default: nicht angegeben
8
PT Standzeit
– default: nicht angegeben
8
RT:
Anzeigefeld Rest-Standzeit
8
PZ Stückzahl
– default: nicht angegeben
8
RZ:
Anzeigefeld Rest-Stückzahl
Die Lage des Bezugspunktes legen Sie bei Stechwerk-
zeugen mit der „Werkzeugorientierung WO“ fest.
Mit „DX, DZ“ wird der Verschleiß der an dem Bezugs-
punkt angrenzenden Schneidenseiten kompensiert.
„DS“ kompensiert den Verschleiß der dritten Schnei-
denseite (siehe Bild rechts).
Die „Schneidenbreite K“ wird ausgewertet, wenn in
dem Stechzyklus der entsprechende Parameter nicht
angegeben wird.
