Linear Stirnfläche G101
Geometriebefehl: G101 definiert eine Strecke in einer Stirnflächen-
kontur.
Bearbeitungsbefehl: Das Werkzeug verfährt linear im Vorschub zum
„Endpunkt".
Parameter
8 X Endpunkt (Durchmessermaß)

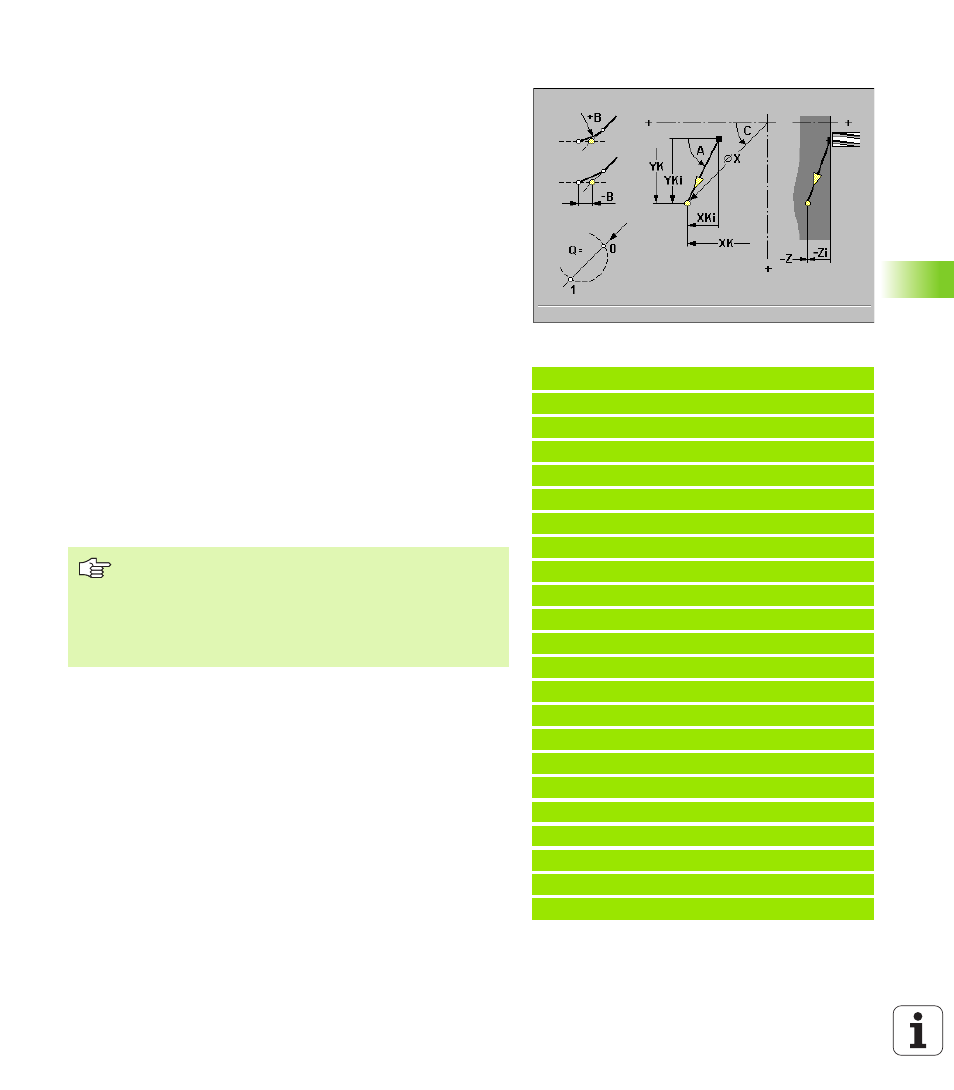

8 C Endwinkel – Winkelrichtung: siehe Hilfebild
8 XK Endpunkt (kartesisch)
8 YK Endpunkt (kartesisch)
8 Z Endpunkt
8 A Winkel zur positiven XK-Achse
8 Q Schnittpunkt (default: Q=0): Ergeben sich bei der Berechnung
des Endpunktes zwei Lösungsmöglichkeiten, definiert „Q“ den
Endpunkt.
8 B Fase/Verrundung : Übergang zum nächsten Konturelement. Pro-
grammieren Sie den theoretischen Endpunkt des Konturelements,
wenn Sie eine Fase/Verrundung angeben.
„ B keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
8 Z Endpunkt
Beispiel: G101
%101.nc
[G101, G102, G103]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
ENDE
„ Definieren Sie den Endpunkt entweder mit polaren oder
kartesischen Koordinaten.
„ nur bei G101 als Geometriebefehl zugelassen: Parame-
ter Q, B
„ nur bei G101 als Bearbeitungsbefehl zugelassen: Para-
meter Z
