HEIDENHAIN MANUALplus 4110 - Handbuch (Seite 500)

500 9 Beispiele
9.4 ICP
-Beispiel „St
e
c
h
zyklus“
ICP-Stechen radial
Es wird vorausgesetzt, dass die Maschine eingerich-
tet und im Modus „Einlernen“ ist.
Im ICP-Stechzyklus werden die Aufmaße für das Vor-
stechen eingegeben. Die Stechbreite wird nicht ein-
gegeben. Die MANUALplus errechnet dann eine
Schnittaufteilung mit Zustellungen < 80% der in den

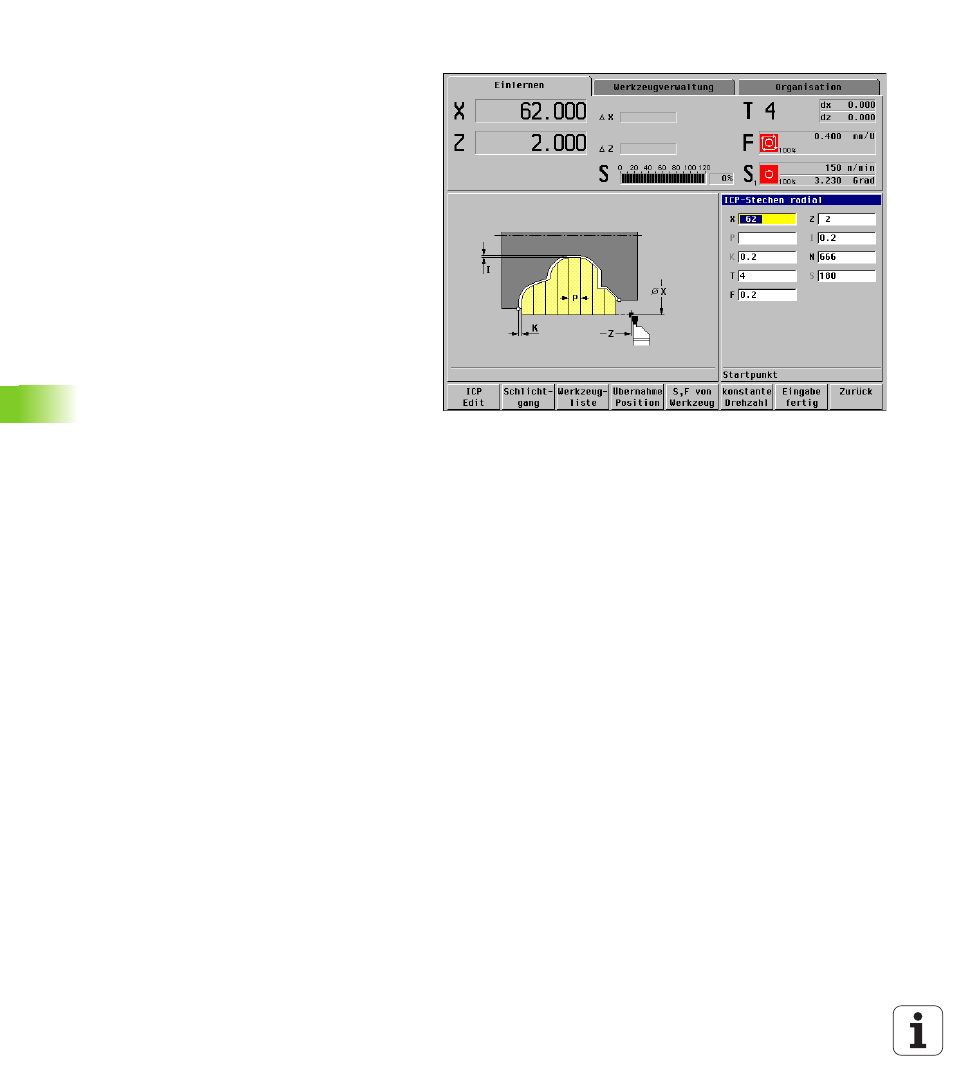

Werkzeugdaten definierten Schneidenbreite (Bild
rechts oben).
Nach Spezifikation der Zyklenparameter wechseln Sie
mit ICP Edit in die ICP-Programmierung. Element
zufügen schaltet in den Eingabmodus.
Zuerst erfolgt die Eingabe der „Grobkontur“. Danach
werden mit der „Überlagerung“ die Verrundungen
definiert.
