Werkzeug-Aufruf
T ist der Kennbuchstabe für Werkzeugdaten. Dem
„T“ folgen abhängig vom eingesetzten Werkzeugträ-
ger 2 oder 4 Ziffern.
„ eine Werkzeugaufnahme (Beispiel: Multifix):
Aufruf: „Tdd“
„ mehrere Werkzeugaufnahmen (Beispiel Revol-
ver): Aufruf: „Tddpp“
„ dd: Position in der Werkzeug-Datei (Werkzeugliste)
„ pp: Werkzeugträgerposition (Revolverposition)
Im manuellen Betrieb geben Sie die T-Nummer in „T,
S, F setzen“ ein – im Einlernbetrieb ist „T“ ein Zyklus-
Parameter.
Angetriebene Werkzeuge
„ Ein angetriebenes Werkzeug wird in der Werkzeug-
beschreibung definiert.
„ Bei angetriebenen Werkzeugen beziehen sich die
angezeigten Spindeldaten auf das Werkzeug.
„ Folgende Eingabeparameter gelten für die
Spindel 1, wenn ein angetriebenes Werkzeug aktiv
ist:
„ Spindeldrehzahl/konstante Schnittgeschwindig-
keit
„ maximale Drehzahl
„ Umdrehungsvorschub bei „S, F, T setzen“.
Elemente der Maschinendatenanzeige
T-Anzeige
„ T-Nummer des eingesetzten Werkzeugs
„ Werkzeugkorrekturwerte
„ „T“ farbig hinterlegt: „gespiegelte Bearbeitung“ aktiv
S-Anzeige
„ Symbol für Spindelzustand
„ oberes Feld: programmierter Wert
„ unteres Feld: Einstellung des Override-Reglers und tatsächliche
Spindeldrehzahl – bei Lageregelung (M19): Spindelposition
„ Getriebestufe (kleine Zahl neben „S“)
„ „S“ farbig hinterlegt: Anzeige gilt für angetriebenes Werkzeug
F-Anzeige
„ Symbol für Zykluszustand
„ oberes Feld: programmierter Wert
„ unteres Feld: Einstellung des Override-Reglers und tatsächlicher
Vorschub

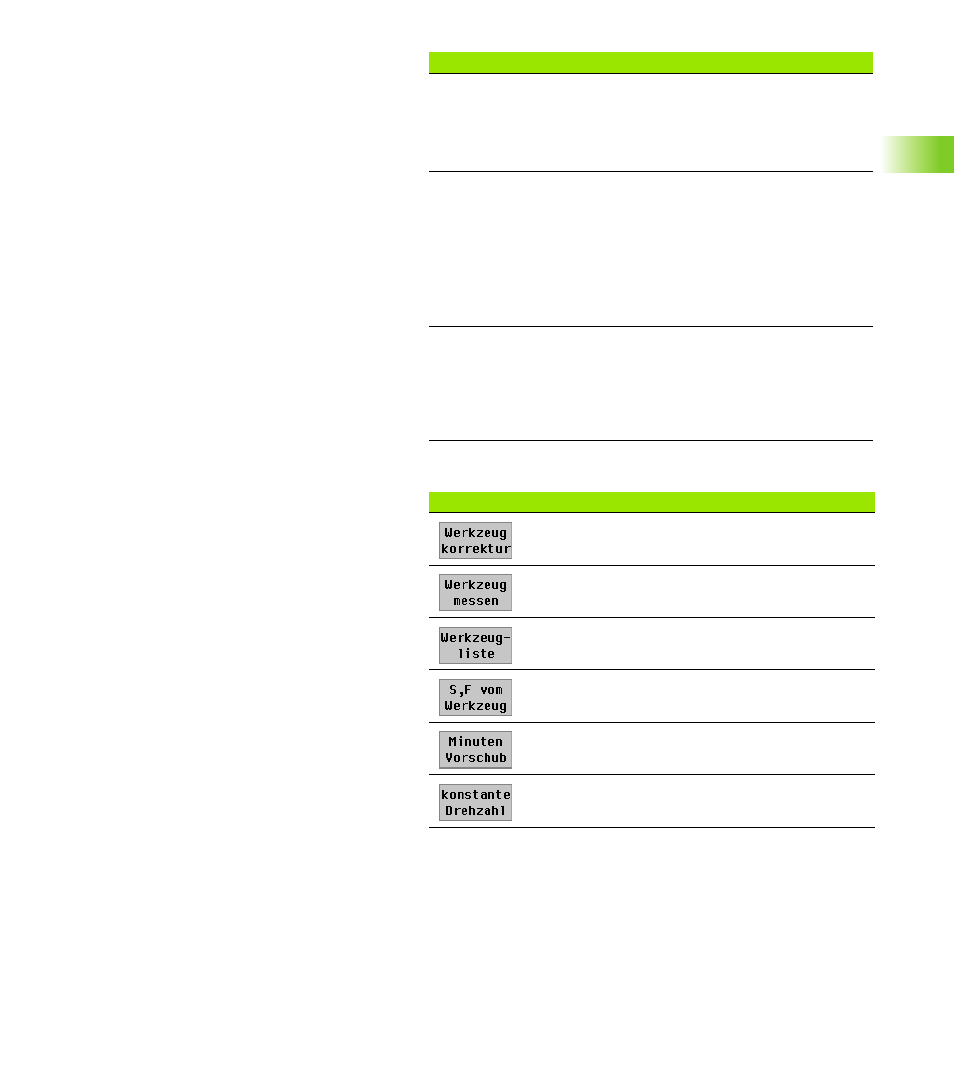

Softkeys bei „T, S, F setzen“
siehe: “Werkzeugkorrekturen” auf Seite 58
siehe: “Werkzeuge einrichten” auf Seite 54
„Werkzeugliste“ aufrufen – Übernahme der T-Num-
mer aus der Werkzeugliste möglich
Übernahme von Spindeldrehzahl und Vorschub aus
den Werkzeugdaten.
Ein: Minutenvorschub (mm/min)
Aus: Umdrehungsvorschub (mm/U)
Ein: konstante Drehzahl (U/min)
Aus: konstante Schnittgeschwindigkeit (m/min)
