6.3 Roht
eilbesc
h
re
ibung

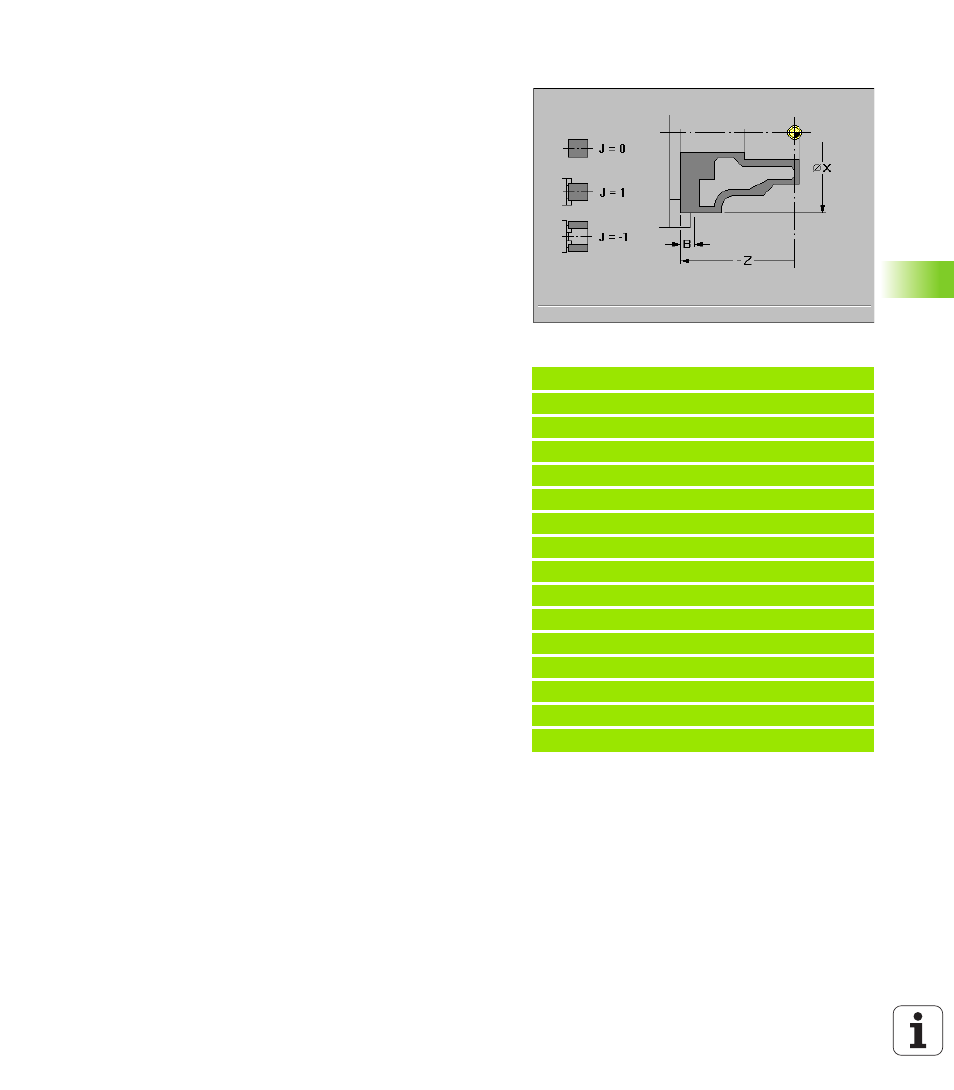

Rohteilkontur G21
G21 beschreibt die Spannsituation. Die Rohteilbeschreibung erfolgt
unmittelbar nach dem G21 mit G1-, G2-, G3-, G12- und G13-Befehlen.
Ein G80 beendet die Rohteilbeschreibung. Diese Informationen wer-
den in der Simulation ausgewertet.
Parameter
8 X Durchmesser
8 Z Länge
8 B Spannbereich
8 J Spannart
„ 0: nicht eingespannt
„ 1: außen gespannt
„ 2: innen gespannt
Beispiel: G21
%21.nc
[G21]
N1 G21 X80 Z110 B10 J1
N2 G1 Z-15 B-1
N3 G1 X102 B2
N4 G1 Z-22
N5 G1 X90 Zi-12 B1
N6 G1 Zi-6
N7 G1 X100 A80 B-1
N8 G1 Z-47
N9 G1 X110
N10 G80
N11 T3 G95 F0.25 G96 S200 M3
N12 G0 X0 Z2
N.. . . .
ENDE
