4.4 Abspanzyklen
Zerspanen längs/plan – Erweitert
„Abspanzyklen längs/plan“ wählen
„Zerspanen längs“ wählen (Bilder rechts)
„Zerspanen plan“ wählen (Bilder Folgeseite)
Erweitert zuschalten
Der Zyklus „Zerspanen längs“ schruppt den durch „X, Z“ und „X1/Z2“
beschriebenen Bereich unter Berücksichtigung der Aufmaße.
Der Zyklus „Zerspanen plan“ schruppt den durch „X, Z“ und „Z1/X2“
beschriebenen Bereich unter Berücksichtigung der Aufmaße.

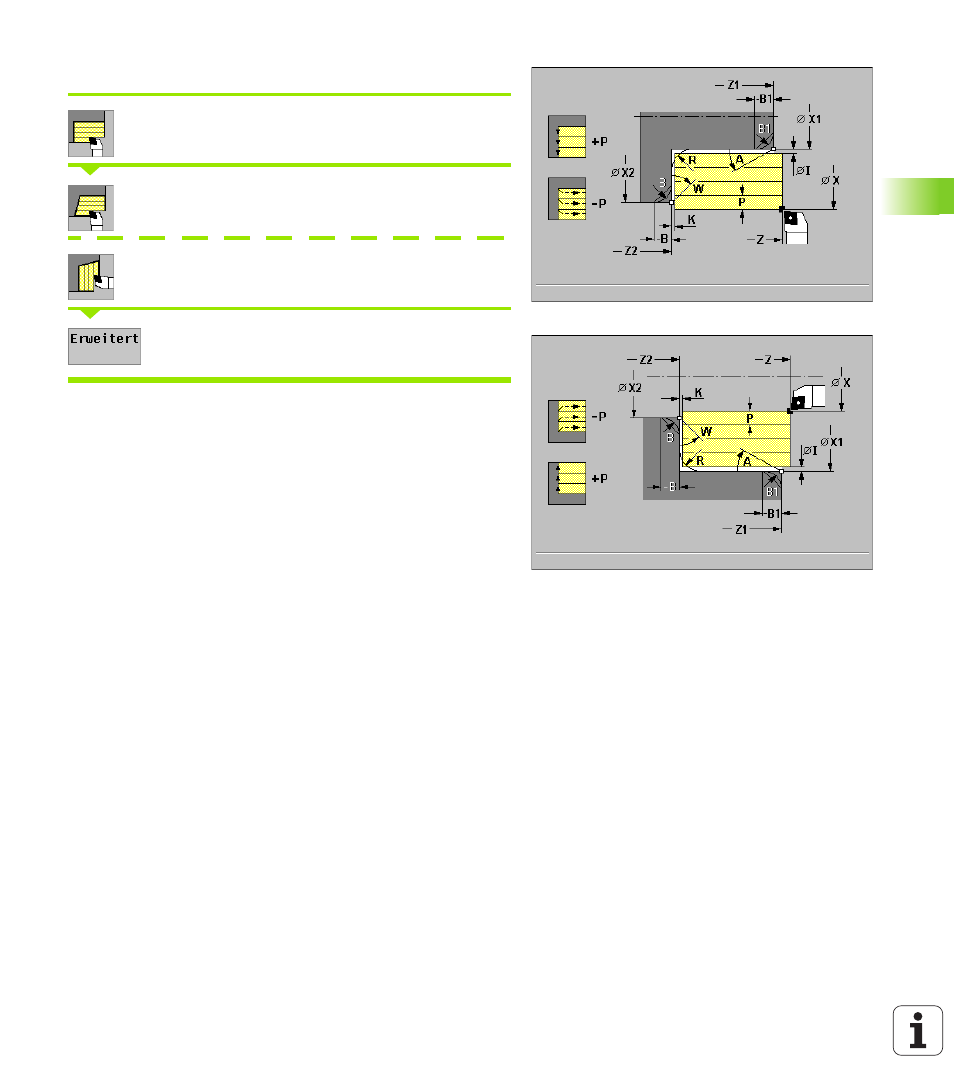

Zyklusparameter
8 X, Z Startpunkt
8 X1, Z1 Anfangspunkt Kontur
8 X2, Z2 Endpunkt Kontur
8 P Zustelltiefe: maximale Zustelltiefe
„ P>0: spant entlang der Kontur
„ P<0: hebt in 45° um den „Sicherheitsabstand“ ab
8 A Anfangswinkel: Bereich: 0° <= A < 90°
8 W Endwinkel: Bereich: 0° <= W < 90°
8 R Verrundung
8 B, B1 Fase/Rundung (B Konturende; B1 Konturanfang)
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
8 I, K Aufmaß X, Z
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
Mit folgenden wahlweisen Parametern definieren Sie:
„ A: Schräge am Konturanfang
„ W: Schräge am Konturende
„ R: Verrundung
„ B: Fase/Rundung am Konturende
„ B1: Fase/Rundung am Konturanfang
