HEIDENHAIN MANUALplus 4110 477
9.2 ICP
-Beispiel „Gewindezapf
en“

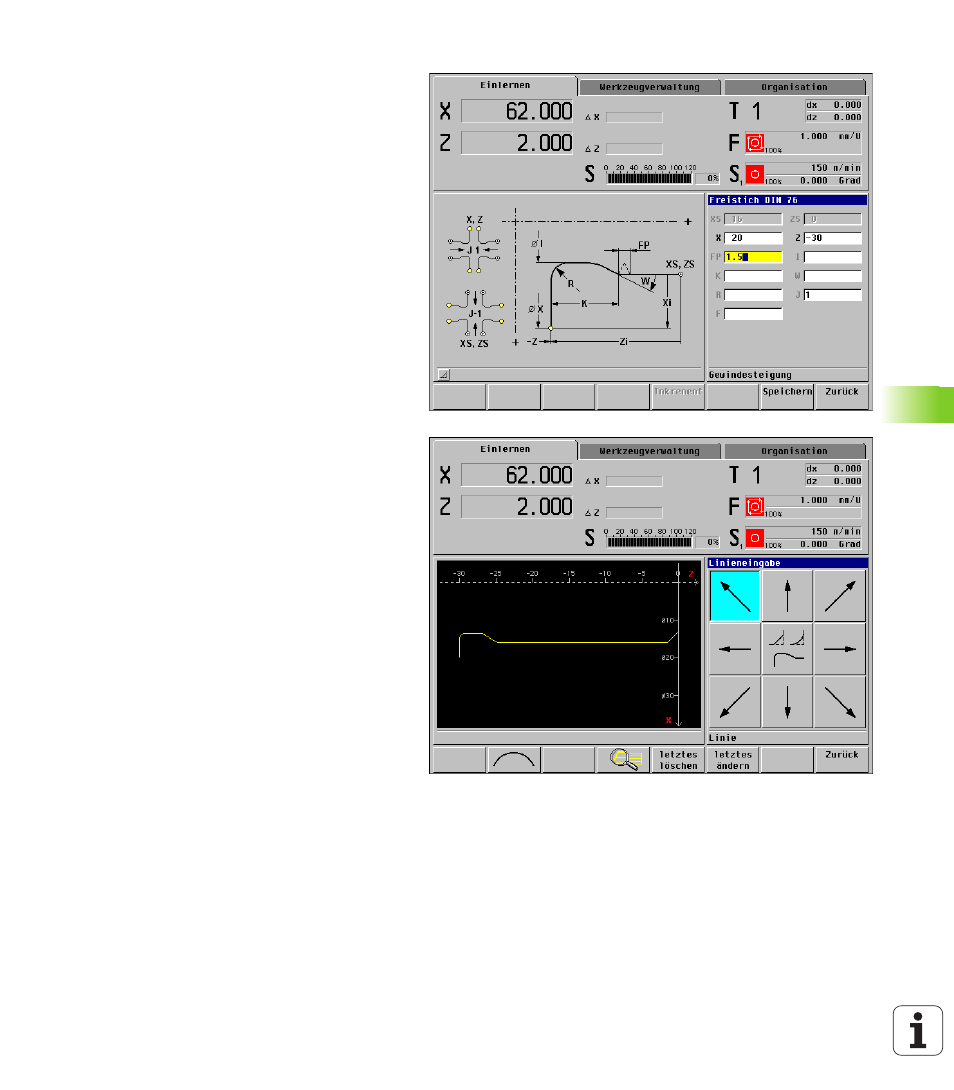

Konturelement 2
Das anschließende Konturelement ist ein Freistich.
Das Formelement „Freistich“ beschreibt den vorgela-
gerten Zylinder, den eigentlichen Freistich und die
anschließende Planfläche.
Die bisher eingegebene Teilkontur ist eindeutig
bestimmt. Die MANUALplus stellt die Konturele-
mente dar und löscht das Symbol „ungelöstes Ele-
ment Fase“.
Bei der Freistichdefinition wird zusätzlich zu dem
„Zielpunkt“ die Gewindesteigung eingegeben. Die
weiteren Freistichparameter ermittelt die MANU-
ALplus aus internen Tabellen.
