158 4 Zyklenprogrammierung
4.5 St
ec
hzyklen

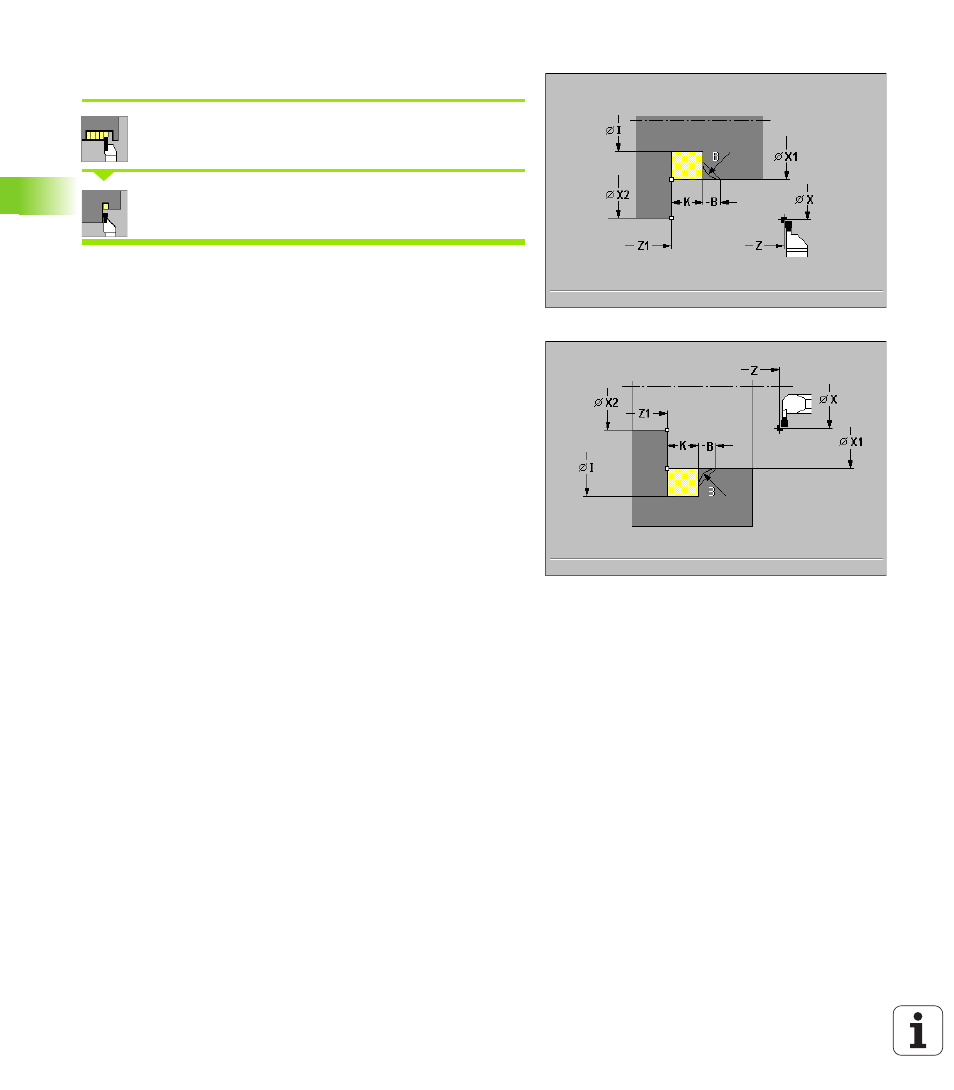

Freistechen Form U
„Stechzyklen“ wählen
„Freistechen U“ wählen
Der Zyklus erstellt den Freistich „Form U“ und schlichtet wahlweise
die angrenzende Planfläche. Die Bearbeitung erfolgt in mehreren
Schnitten, wenn die Freistichbreite größer als die Stechbreite des
Werkzeugs ist. Ist die Schneidenbreite des Werkzeugs nicht definiert,
wird K als Schneidenbreite angenommen. Wahlweise wird eine Fase/
Rundung erstellt.
Zyklusparameter
8 X, Z Startpunkt
8 X1, Z1 Eckpunkt Kontur
8 X2 Endpunkt Planfläche
8 I Freistichdurchmesser
8 K Freistichbreite
8 B Fase/Rundung
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
Zyklusausführung
1 errechnet die Stechaufteilung
2 stellt von „X, Z“ aus bis auf den Sicherheitsabstand zu
3 fährt im Vorschub bis „Freistichdurchmesser I“ und verweilt hier
(2 Umdrehungen)
4 fährt zurück und stellt erneut zu
5 wiederholt 3...4, bis „Eckpunkt Z1“ erreicht ist
6 schlichtet beim letzten Schnitt die angrenzende Planfläche ab
„Endpunkt X2“, wenn definiert
7 erstellt die Fase/Rundung, wenn definiert
8 fährt diagonal zum Startpunkt zurück
