4.5 St
ec
hzyklen

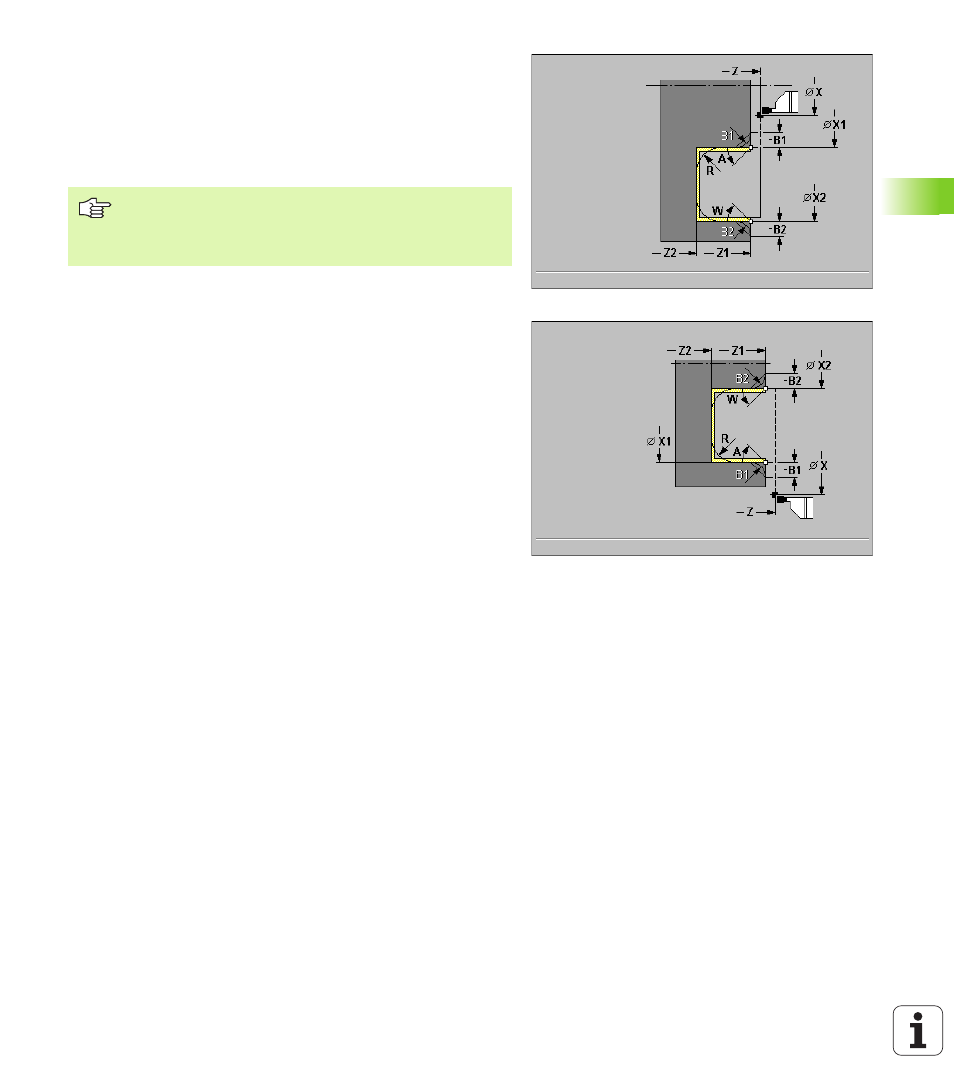

Mit folgenden wahlweisen Parametern definieren Sie:
„ A: Schräge am Konturanfang
„ W: Schräge am Konturende
„ R: Verrundung (in beiden Ecken des Konturtals)
„ B1: Fase/Rundung am Konturanfang
„ B2: Fase/Rundung am Konturende
Zyklusausführung
1 stellt von „X, Z“ aus zu
2 schlichtet erste Flanke unter Berücksichtigung der wahlweisen
Konturelemente, dann Konturtal bis kurz vor „Endpunkt Z2/X2“
3 stellt achsparallel für das Schlichten der zweiten Flanke zu
4 schlichtet zweite Flanke unter Berücksichtigung der wahlweisen
Konturelemente, dann Rest des Konturtals
5 schlichtet Fase/Verrundung am Konturanfang/Konturende, wenn
definiert
Die „Rohteilaufmaße I, K“ definieren Sie das Material, das
beim Schlichtzyklus zerspant wird. Deshalb müssen Sie
beim Stechdrehen-Schlichten unbedingt die Aufmaße
angeben.
