4 Zyklenprogrammierung
4.6 Gewinde- und F
reistic
hzyklen

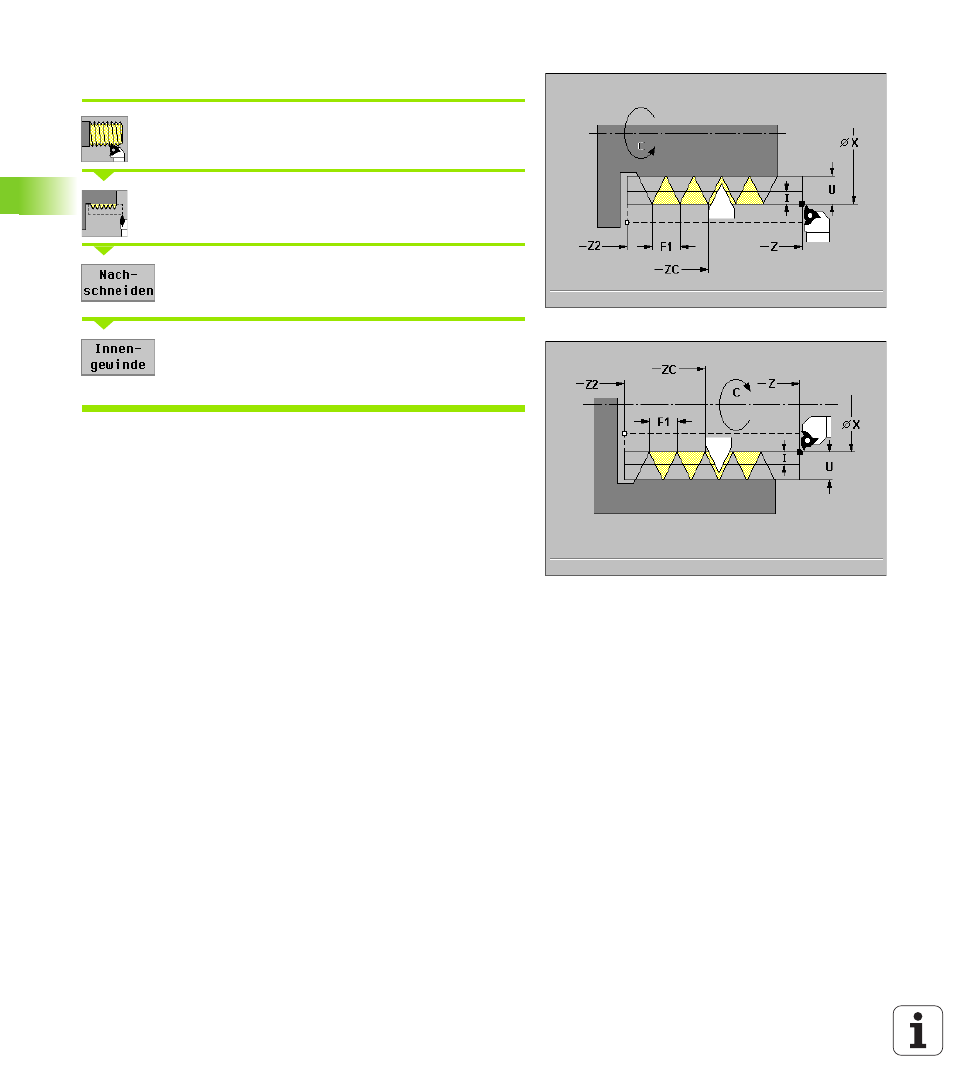

Gewinde nachschneiden (längs)
„Gewindeschneiden“ wählen
„Gewindezyklus“ wählen
Nachschneiden zuschalten
Softkey Innengewinde
Ein: Innengewinde
Aus: Außengewinde
Der Zyklus schneidet ein eingängiges Gewinde nach. Da das Werk-
stück bereits ausgespannt war, muss die MANUALplus die exakte
Lage des Gewindes kennen. Dazu stellen Sie die Schneidenspitze des
Gewindewerkzeugs mittig in einen Gewindegang und übernehmen
diese Positionen in die Parameter „C“ und „ZC“ (Softkey Übernahme
Position). Der Zyklus errechnet aus diesen Werten den Spindelwinkel
am „Startpunkt Z“.
Zyklusparameter
8
Z2 Endpunkt Gewinde
8
C gemessener Winkel
8
ZC gemessene Position
8
F1 Gewindesteigung
(= Vorschub)
8
U Gewindetiefe
keine Eingabe: wird errechnet
Außengewinde: U=0.6134*F1
Innengewinde: U=–0.5413*F1
8
I 1. Schnitttiefe
I<U: erster Schnitt mit „I“ – jeder weitere Schnitt: Reduzierung
der Schnitttiefe
I=U: ein Schnitt
keine Eingabe: wird aus U und F1 berechnet
