HEIDENHAIN MANUALplus 4110 385
6.22 Must
erbearbeit
ung

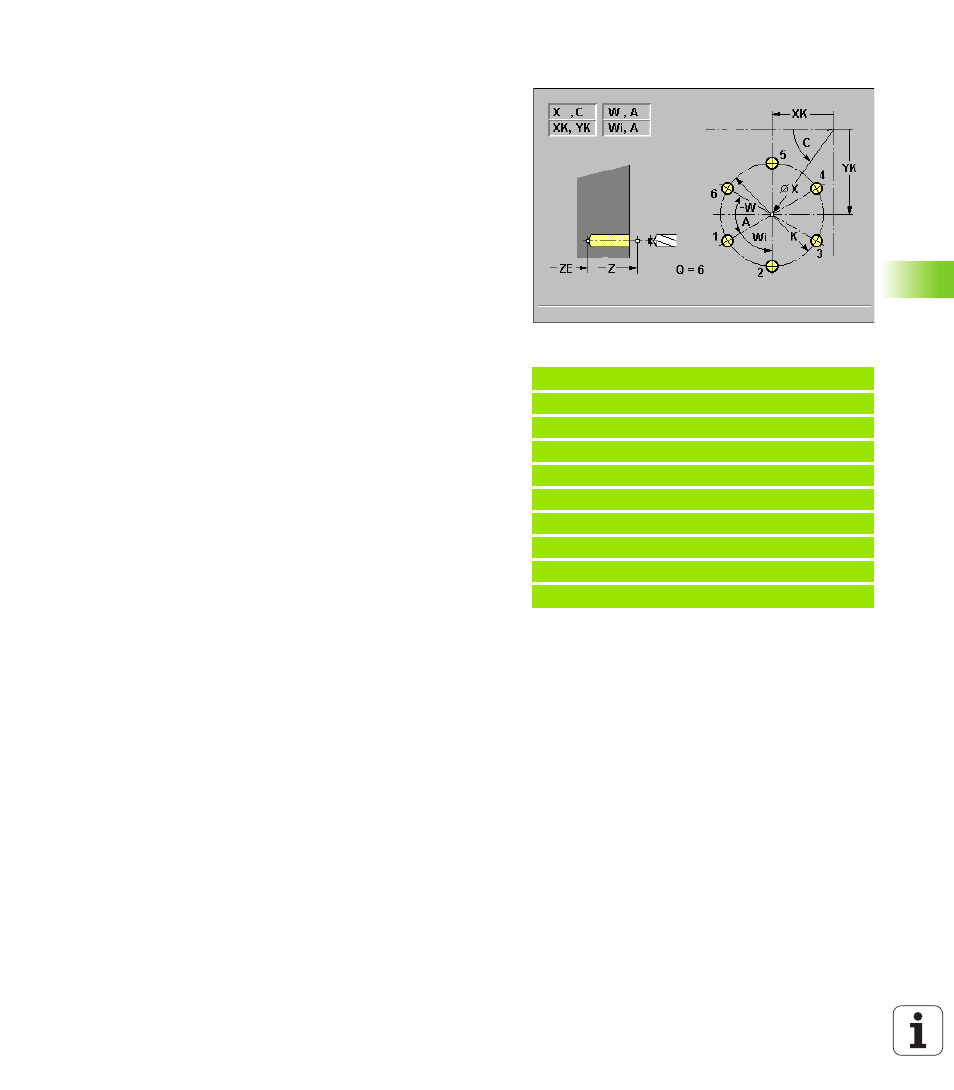

Muster zirkular Stirn G745
G745 erstellt Bohr- oder Fräsmuster mit gleichmäßigen Abständen auf
einem Kreis oder Kreisbogen auf der Stirnfläche.
Geben Sie „ZE“ nicht an, wird der Bohr-/Fräszyklus des nächsten NC-
Satzes herangezogen. Mit diesem Prinzip kombinieren Sie die Muster-
beschreibung mit
„ Bohrzyklen (G71, G74, G36)
„ dem Fräszyklus lineare Nut (G791)
„ dem Konturfräszyklus mit „freier Kontur“ (G793)
Parameter
8 XK Mittelpunkt Muster (kartesisch)
8 YK Mittelpunkt Muster (kartesisch)
8 Z Anfangspunkt Bohr-/Fräsbearbeitung
8 ZE Endpunkt Bohr-/Fräsbearbeitung
8 X Durchmesser (Polarkoordinaten)
8 C Winkel (Polarkoordinaten)
8 K Durchmesser: Musterdurchmesser – default: die aktuelle X-Posi-
tion wird als Musterdurchmesser angenommen
8 A Anfangswinkel – Lage der ersten Bohrung/Figur
8 W Endwinkel – Lage der letzten Bohrung/Figur
8 Wi Endwinkel – Abstand zur nächsten Position
8 Q Anzahl Bohrungen/Figuren (default: 1)
8 V Umlaufrichtung (default: 0): Plazierung der Bohrungen/Figuren
(erforderlich, wenn W definiert ist):
„ V=0: auf dem längeren Kreisbogen
„ V=1: ab A im Uhrzeigersinn
„ V=2: ab A gegen den Uhrzeigersinn
Parameterkombinationen zur Definition des Muster-Mittelpunktes
bzw. der Muster-Positionen:
„ Muster-Mittelpunkt:
„ X, C
„ XK, YK
„ Muster-Positionen:
„ A, W und Q
„ A, Wi und Q
Beispiel: G745
%745.nc
[G745]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 Z-5 P2 F0.15
N7 M15
ENDE
