4.9 Bohr
- und F
räsmust
er

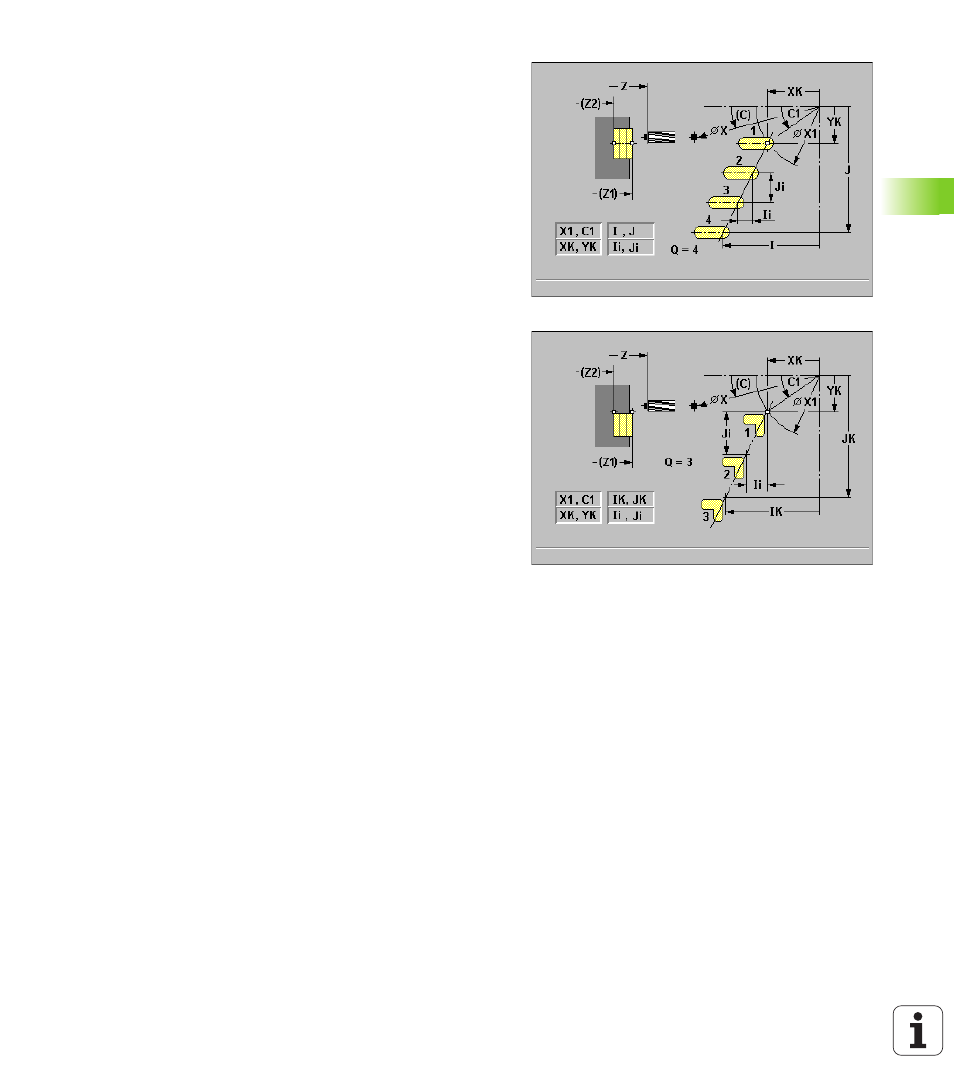

Zyklusparameter
8 X, Z Startpunkt
8 C Spindelwinkel (C-Achsposition) – default: aktueller Spindelwinkel
8 X1, C1 Startpunkt Muster: Position, Anfangswinkel (Polarkoordina-
ten)
8 XK, YK Startpunkt Muster: (kartesische Koordinaten)
8 I, J Endpunkt Muster (kartesische Koordinaten)
8 Ii, Ji (inkrementaler) Musterabstand
8 Q Anzahl der Bohrungen/Nuten – default: 1
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
Zusätzlich werden die Parameter der Bohrung/Fräsbearbeitung ange-
fordert.
Verwenden Sie folgende Parameterkombinationen für:
„ Startpunkt Muster:
„ X1, C1 oder
„ XK, YK
„ Muster-Positionen:
„ Ii, Ji und Q
„ I, J und Q
Zyklusausführung
1 Positionieren (abhängig von der Maschinenkonfiguration):
„ ohne C-Achse: positioniert auf „Spindelwinkel C“
„ mit C-Achse: schaltet die C-Achse ein und positioniert im Eilgang
auf „Spindelwinkel C“
„ manueller Betrieb: Bearbeitung ab aktuellem Spindelwinkel
2 errechnet die Muster-Positionen
3 positioniert auf „Anfangspunkt Muster“
4 führt die Bohrung/Fräsbearbeitung durch
5 positioniert für die nächste Bearbeitung
6 wiederholt 4...5, bis alle Bearbeitungen gefertigt sind
7 fährt auf den „Startpunkt X, Z“ zurück
