112 4 Zyklenprogrammierung

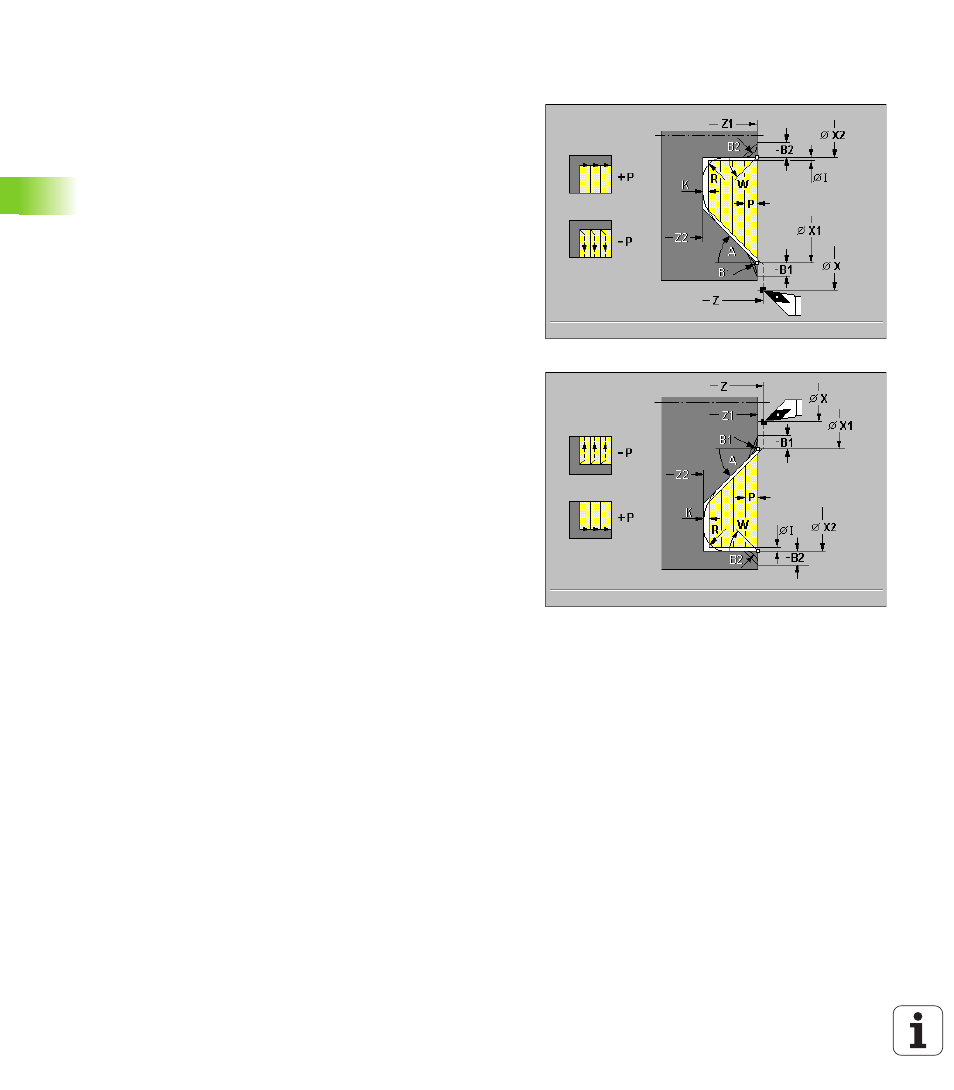

4.4 Abspanzyklen
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
8 I, K Aufmaß X, Z
Mit folgenden wahlweisen Parametern definieren Sie:
„ W: Schräge am Konturende
„ R: Verrundung (in beiden Ecken des Konturtals)
„ B1: Fase/Rundung am Konturanfang
„ B2: Fase/Rundung am Konturende
Zyklusausführung
1 errechnet die Schnittaufteilung (Zustellung)
2 stellt von „X, Z“ aus achsparallel für den ersten Schnitt zu
3 taucht mit reduziertem Vorschub im „Eintauchwinkel A“ ein
4 fährt im Vorschub bis „Endpunkt Z2“, bzw. „Endpunkt X2“ oder
bis zu einem wahlweisen Konturelement
5 abhängig vom Vorzeichen „P“:
„ P>0: spant entlang der Kontur
„ P<0: hebt im Winkel von 45° ab
6 fährt zurück und stellt für den nächsten Schnitt zu
7 wiederholt 3...6, bis „Endpunkt X2“ bzw. „Endpunkt Z2“ erreicht
ist
8 fährt achsparallel zum Startpunkt zurück
