HEIDENHAIN MANUALplus 4110 197
4.7 Boh
rzyklen

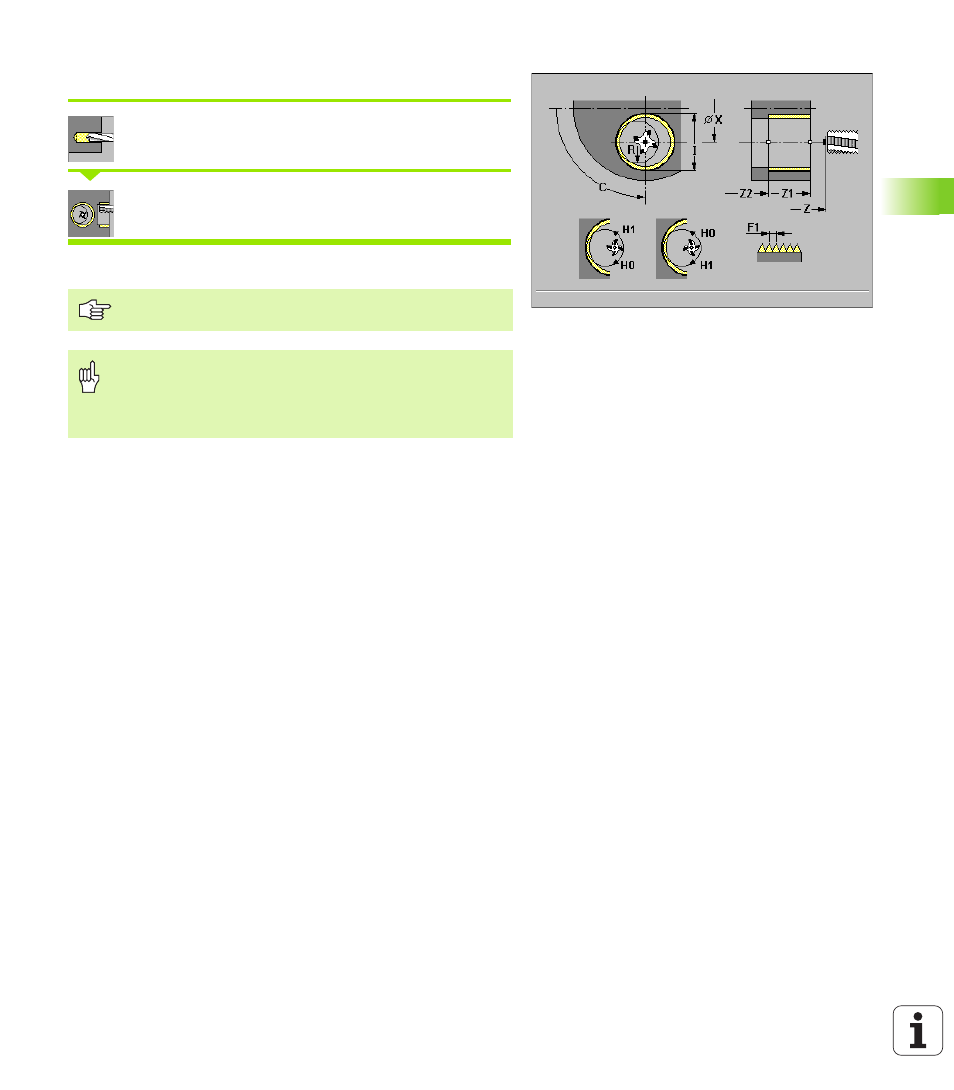

Gewindefräsen axial
„Bohren“ wählen
„Gewindefräsen axial“ wählen
Der Zyklus fräst ein Gewinde in eine bestehende Bohrung.
Zyklusparameter
8 X, Z Startpunkt
8 C Spindelwinkel (C-Achsposition) – default: aktueller Spindelwinkel
8 Z1 Startpunkt Gewinde – default: Startpunkt Z
8 Z2 Endpunkt Gewinde
8 I Gewindedurchmesser
8 R Einfahrradius – default: (I – Fräserdurchmesser)/2
8 F1 Gewindesteigung
8 J Gewinderichtung – default: 0
„ J=0: rechts
„ J=1: links
8 H Fräslaufrichtung – default: 0
„ H=0: Gegenlauf
„ H=1: Gleichlauf
8 SR Rückzugsdrehzahl für schnellen Rückzug des Gewindebohrers –
default: gleiche Drehzahl wie beim Gewindebohren
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit für das angetriebene Werk-
zeug
Verwenden Sie Gewindefräswerkzeuge für diesen Zyklus.
Achtung Kollisionsgefahr !
Beachten Sie den Durchmesser der Bohrung und den Frä-
serdurchmesser, wenn Sie den „Einfahrradius R“ pro-
grammieren.
