128 4 Zyklenprogrammierung
4.4 Abspanzyklen
2. Schritt:

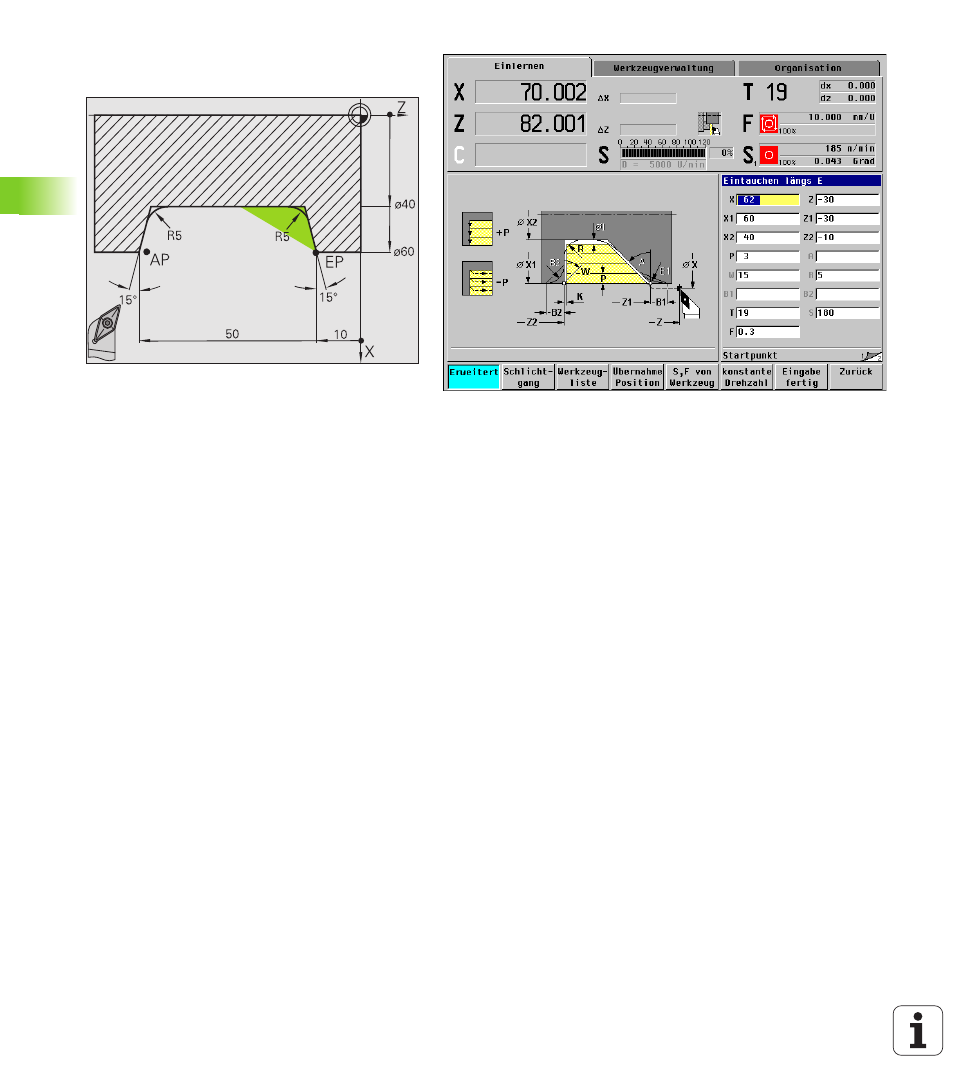

Das „Restmaterial“ (markierter Bereich im Bild links
oben) wird im „Eintauchen längs – Erweitert“
geschruppt. Vor Ausführung dieses Schritts wird das
Werkzeug eingewechselt.
Der „erweiterte Modus“ wird verwendet, um die
Rundungen im Konturtal zu fertigen.
Die Parameter „Anfangspunkt Kontur X1, Z1“ und
„Endpunkt Kontur X2, Z2“ sind maßgebend für die
Zerspanungs- und Zustellrichtung – hier Außenbear-
beitung und Zustellung „in Richtung -X“.
Der Parameter „Anfangspunkt Kontur Z1“ wurde bei
der Simulation des 1. Schrittes ermittelt.
Werkzeugdaten
„ Drehwerkzeug (für Außenbearbeitung)
„ WO = 3 – Werkzeugorientierung
„ A = 93° – Einstellwinkel
„ B = 55° – Spitzenwinkel
