6.10 Aufmaße

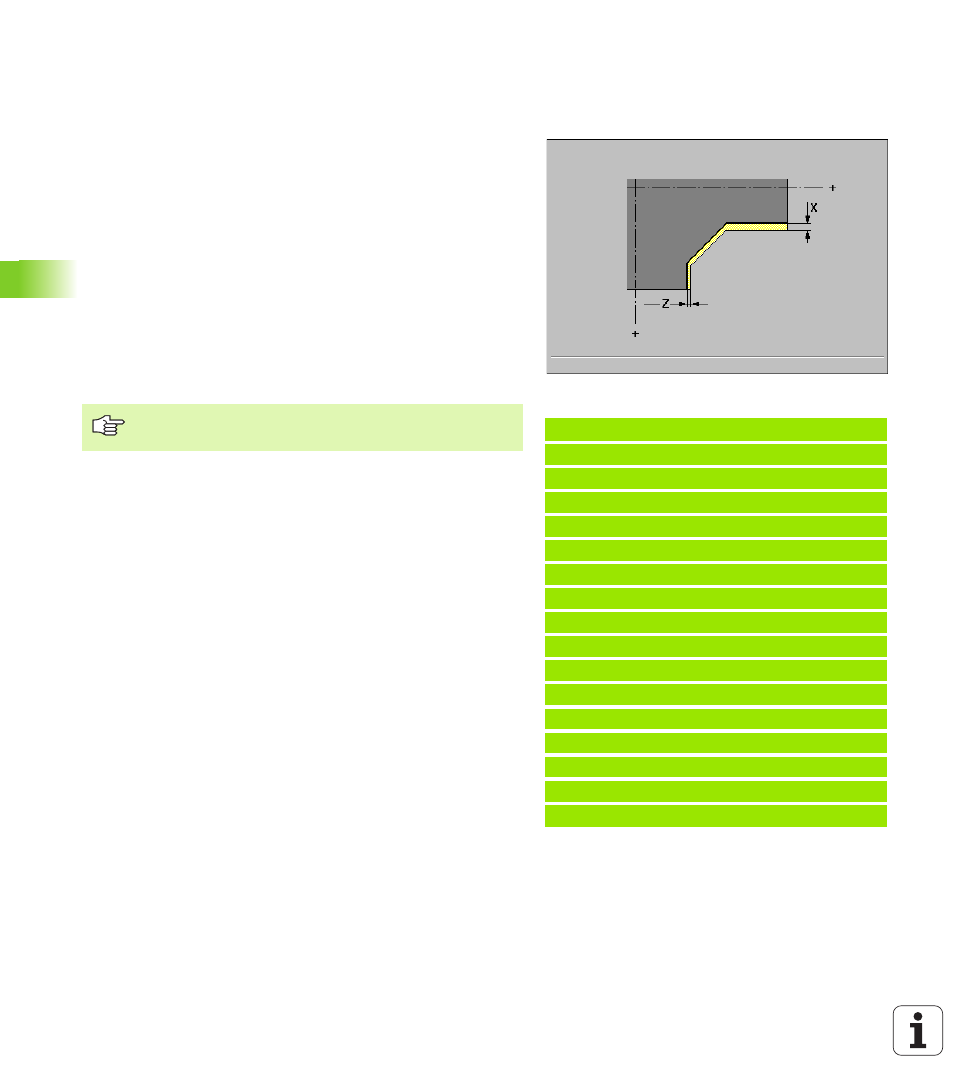

Aufmaß achsparallel G57
G57 definiert unterschiedliche Aufmaße für X und Z. G57 wird vor dem
Stech- oder Abspanzyklus programmiert.
Parameter
8
X Aufmaß X
(Durchmessermaß)
8
Z Aufmaß Z
Folgende Zyklen berücksichtigen die Aufmaße:
Abspanzyklen: G81, G817, G818, G819, G82, G827, G828, G829,
G83
Stechzyklen: G86x
Stechdrehzyklen: G81x, G82x
Die Zyklen G81, G82 und G83 löschen nicht die Aufmaße nach Zyklus-
ausführung.
Beispiel: G57
%57.nc
[G57]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G57 X0.2 Z0.5
N4 G819 P5
N5 G0 X80 Z2
N6 G1 Z-15 B-1
N7 G1 X102 B2
N8 G1 Z-22
N9 G1 X90 Zi-12 B1
N10 G1 Zi-6
N11 G1 X100 A80 B-1
N12 G1 Z-47
N13 G1 X120
N14 G80
ENDE
Sind die Aufmaße mit G57 und im Zyklus programmiert,
gelten die Zyklus-Aufmaße.
