252 5 ICP-Programmierung
5.3 DXF
-K
ont
ur
en impor
tier
en

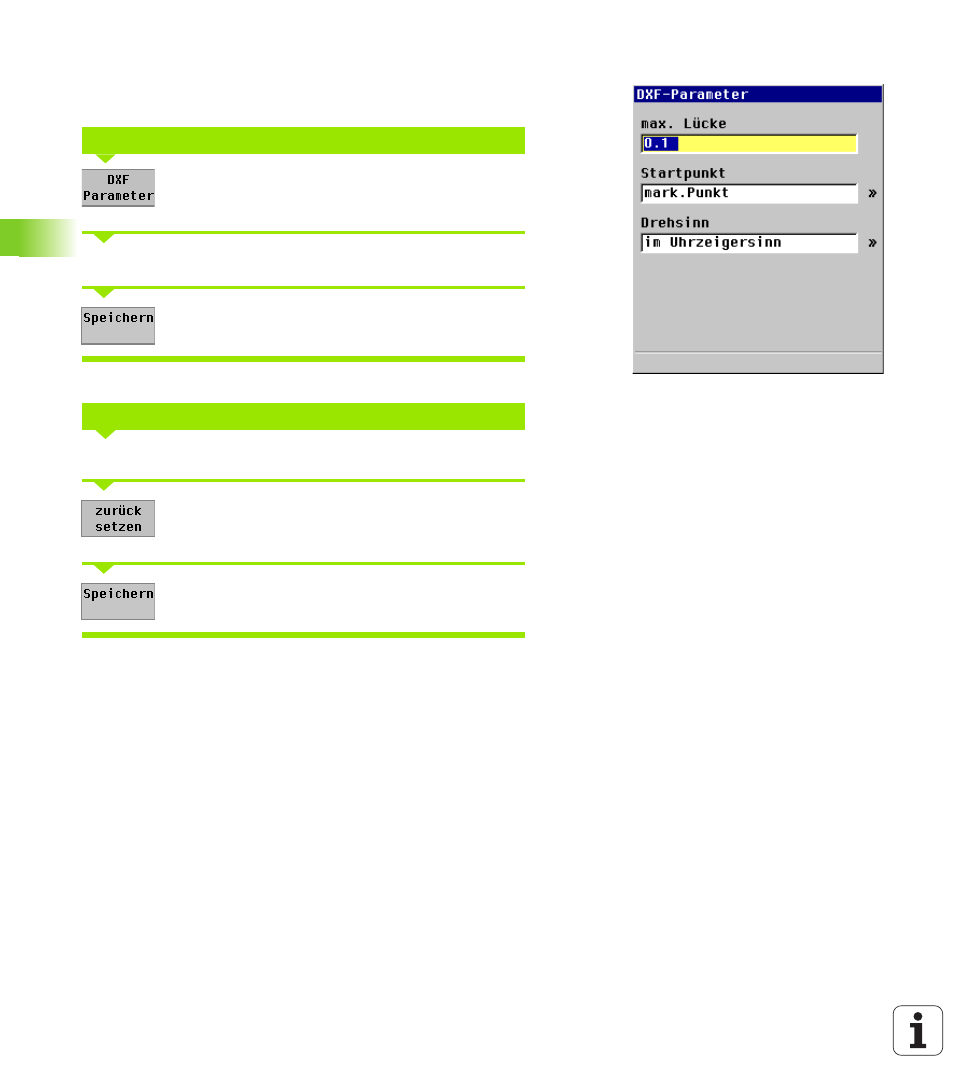

Konfigurierung des DXF-Import
Nachdem Sie eine Datei mit DXF-Konturen ausgewählt haben, können
Sie die Parameter zur Konfigurierung des DXF-Imports anpassen.
DXF-Parameter betätigen – die MANUALplus öffnet
die Dialogbox „DXF-Parameter“
DXF-Parameter eintragen (Bedeutung siehe unten).
Speichern betätigen – die MANUALplus übernimmt
die Parameter
Dialogbox DXF-Parameter aufrufen
zurücksetzen betätigen – die MANUALplus trägt die
Standard-Parameter ein
Speichern betätigen – die MANUALplus übernimmt
die Parameter
Bedeutung der DXF-Parameter:
„ Maximale Lücke: In der DXF-Zeichnung können kleine Lücken zwi-
schen den Konturelementen vorhanden sein. In diesem Parameter
geben Sie an, wie groß der Abstand zwischen zwei Konturelemen-
ten sein darf.
„ Wird die maximale Lücke nicht überschritten, wird das folgende
Element als Teil der „aktuellen“ Kontur betrachtet.
„ Wird die maximale Lücke überschritten, gilt das nächste Element
als Element der „neuen“ Kontur.
„ Startpunkt: Der DXF-Import analysiert die Kontur und legt den
Startpunkt fest. Die möglichen Einstellungen haben folgende
Bedeutung:
„ rechts, links, oben, unten: Der Startpunkt wird auf den Kontur-
punkt gelegt, der am weitesten rechts (bzw. links, ..) liegt. Erfüllen
mehrere Konturpunkte diese Bedingung, wird einer dieser Punkte
automatisch ausgewählt.
DXF-Parameter anpassen
DXF-Parameter auf Standardwerte
