212 4 Zyklenprogrammierung
4.8 F
räszyklen

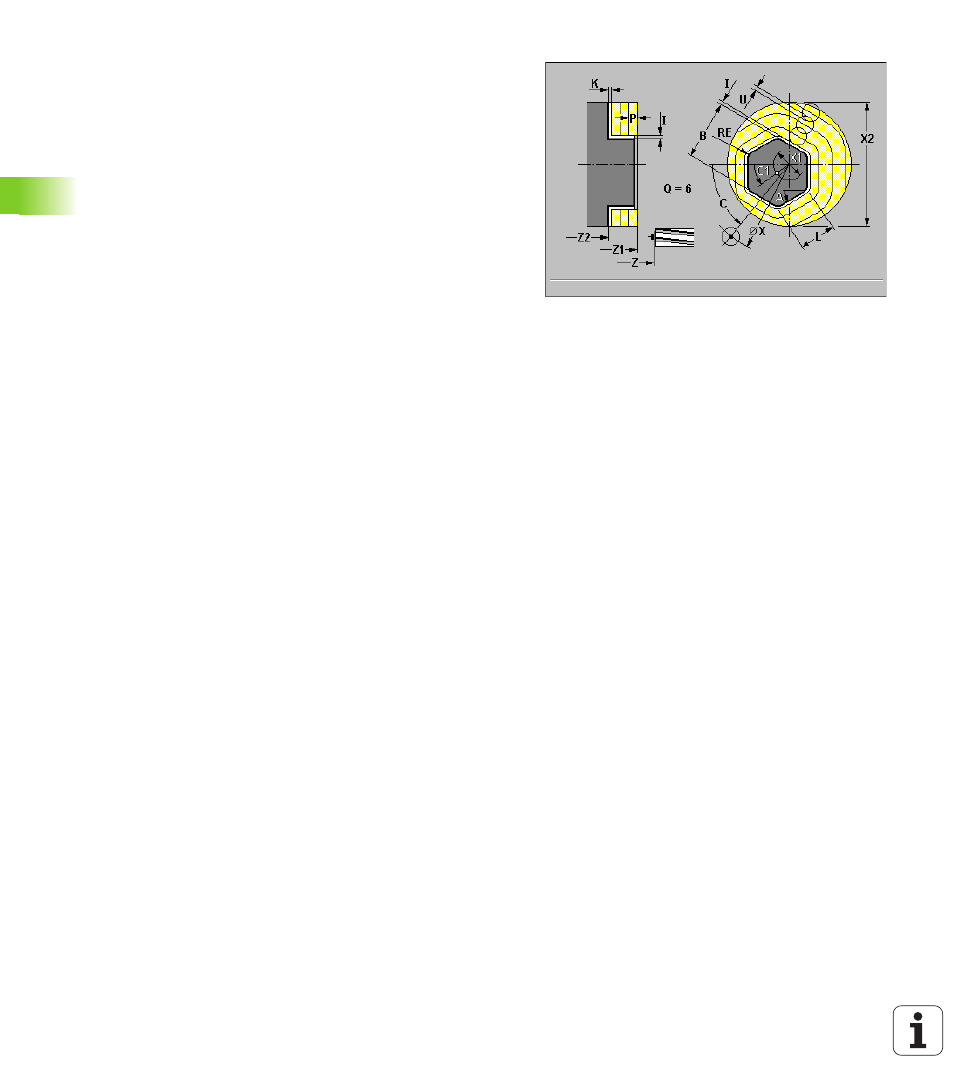

Zyklusparameter (erstes Eingabefenster)
8 X, Z Startpunkt
8 C Spindelwinkel (C-Achsposition) – default: aktueller Spindelwinkel
8 C1 Winkel Figurmittelpunkt – default: Spindelwinkel C
8 X1 Durchmesser Figurmittelpunkt
8 Z1 Fräsoberkante – default: Startpunkt Z
8 X2 Begrenzungsdurchmesser
8 Z2 Fräsgrund
8 L Kantenlänge
„ Rechteck: Rechtecklänge
„ Quadrat, Vieleck: Kantenlänge
„ Kreis: keine Eingabe
8 B Schlüsselweite:
„ bei Q=1, Q=2: Restdicke (Material, das stehen bleibt)
„ Rechteck: Rechteckbreite
„ Quadrat, Vieleck (Q>=4): Schlüsselweite (nur bei gerader Anzahl
Flächen veerwenden; alternativ zu „L“ programmieren)
„ Kreis: keine Eingabe
8 RE Verrundungsradius – default: 0
„ Vieleck (Q>2): Verrundungsradius
„ Kreis (Q=0): Radius des Kreises
8 A Winkel zur X-Achse – default: 0
„ Vieleck (Q>2): Lage der Figur
„ Kreis: keine Eingabe
8 Q Anzahl Kanten – default: 0
„ Q=0: Kreis
„ Q=1: eine Fläche
„ Q=2: zwei um 180° versetzte Flächen
„ Q=3: Dreieck
„ Q=4: Rechteck, Quadrat
„ Q>4: Vieleck
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
