HEIDENHAIN MANUALplus 4110 51
3.4 Masc
hine einr
ic
ht
en

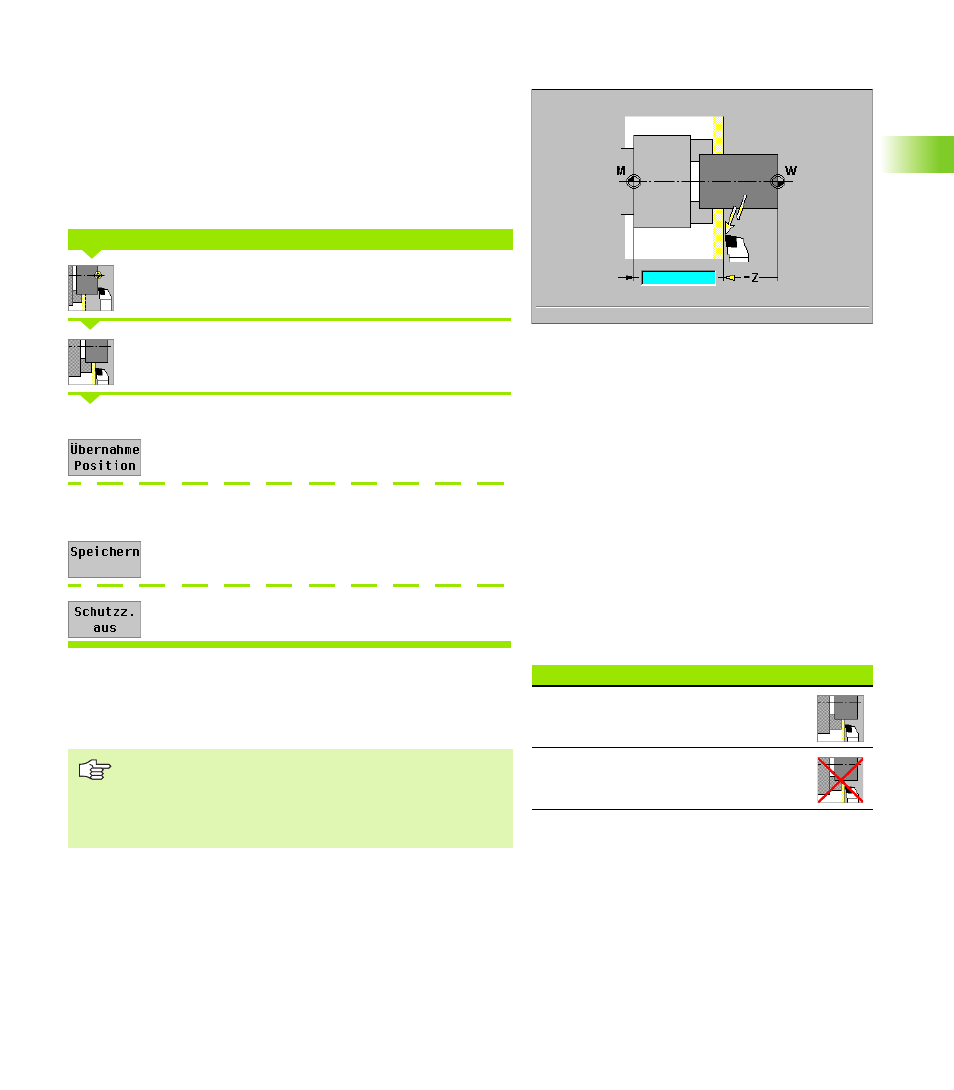

Schutzzone setzen
Die MANUALplus prüft bei jeder Verfahrbewegung, ob die „Schutz-
zone“ (in –Z Richtung) verletzt wird. Ist das der Fall, wird die Bewe-
gung gestoppt und ein Fehler gemeldet.
Das Hilfebild zeigt die aktuelle Einstellung der Schutzzone an:
„ Abstand Maschinen-Nullpunkt – Schutzzone
„ „–99999.000“ bedeutet: Schutzzone (in –Z-Richtung) wird nicht
überwacht
„Einrichten“ wählen
„Schutzzone setzen“ wählen
Mit den Jog-Tasten bzw. Handrad auf die „Schutzzone“ fahren
definiert diese Position als Schutzzone
Position der Schutzzone relativ zum Werkstück-Nullpunkt eingeben
(Feld: „Messpunktkoordinate –Z“)
übernimmt eingegebene Position als Schutzzone
Schutzzonenüberwachung ausschalten
Anzeige des Schutzzonenstatus
Das Anzeige-Element 9 der Maschinen-Anzeige zeigt den aktuellen
Status der Schutzzonen-Überwachung an (siehe “Konfigurierungs-
Parameter” auf Seite 435 – Steuerungs-Parameter 301).
Schutzzone setzen/Überwachung ausschalten
Schutzzonenstatus Symbol
Schutzzonen-Überwachung aktiv
Schutzzonen-Überwachung nicht
aktiv „ Bei geöffnetem Eingabefenster „Schutzzone setzen“
ist die Schutzzonen-Überwachung inaktiv.
„ In der DIN-Programmierung können Sie die Schutzzo-
nen-Überwachung mit M417 ausschalten und mit M418
wieder einschalten
