HEIDENHAIN MANUALplus 4110 121
4.4 Abspanzyklen
ICP-Zerspanen längs/plan
„Abspanzyklen längs/plan“ wählen

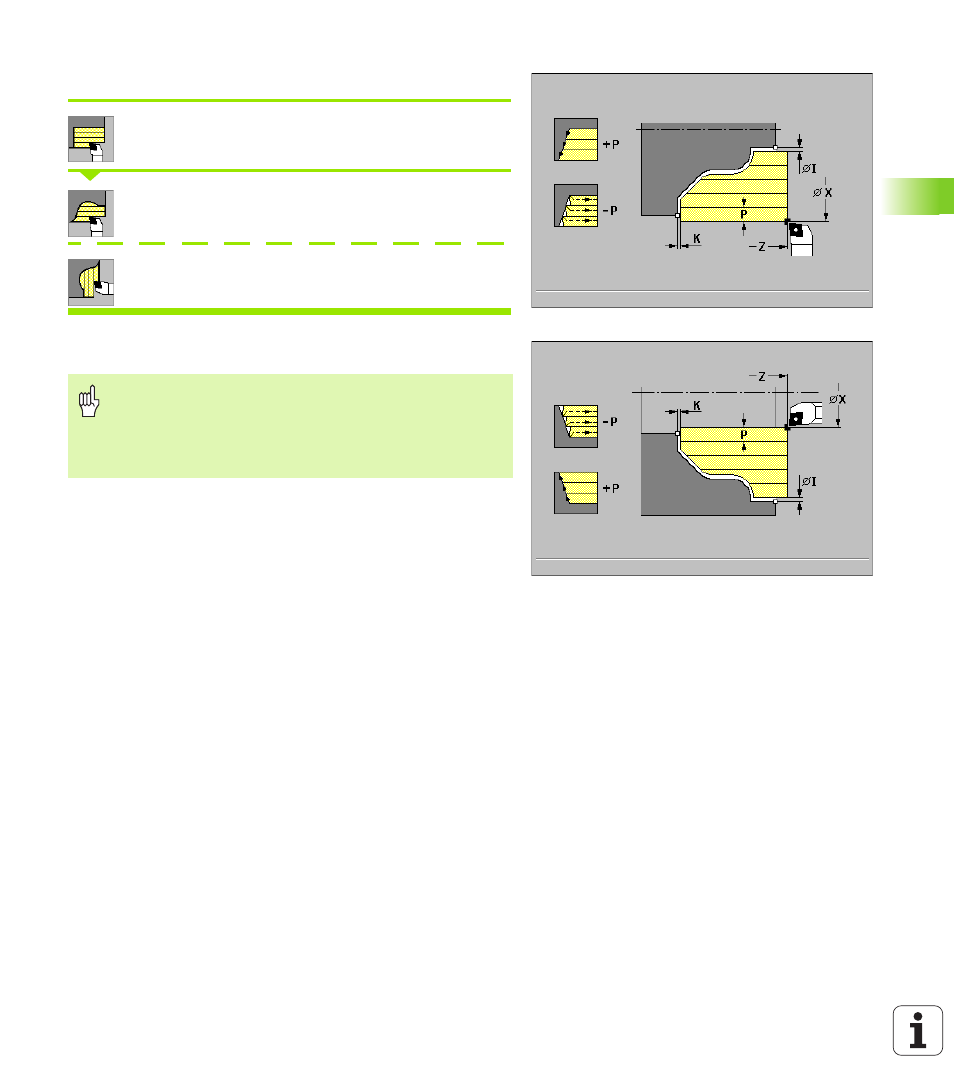

„ICP-Zerspanen längs“ (Bilder rechts)
„ICP-Zerspanen plan“ wählen (Bilder Folgeseite)
Der Zyklus schruppt den durch „X, Z“ und der ICP-Kontur beschriebe-
nen Bereich unter Berücksichtigung der Aufmaße.
Zyklusparameter
8 X, Z Startpunkt
8 P Zustelltiefe: maximale Zustelltiefe
„ P>0: spant entlang der Kontur
„ P<0: hebt in 45° um den „Sicherheitsabstand“ ab
8 I, K Aufmaß X, Z
8 N ICP-Konturnummer
8 T Werkzeugnummer
8 S Drehzahl/Schnittgeschwindigkeit
8 F Umdrehungsvorschub
Achtung Kollisionsgefahr !
Sind Einstell- und Spitzenwinkel des Werkzeugs nicht
definiert, taucht es mit dem Eintauchwinkel ein. Sind sie
definiert, taucht das Werkzeug mit dem maximal mögli-
chen Eintauchwinkel ein. Das Restmaterial bleibt stehen.
