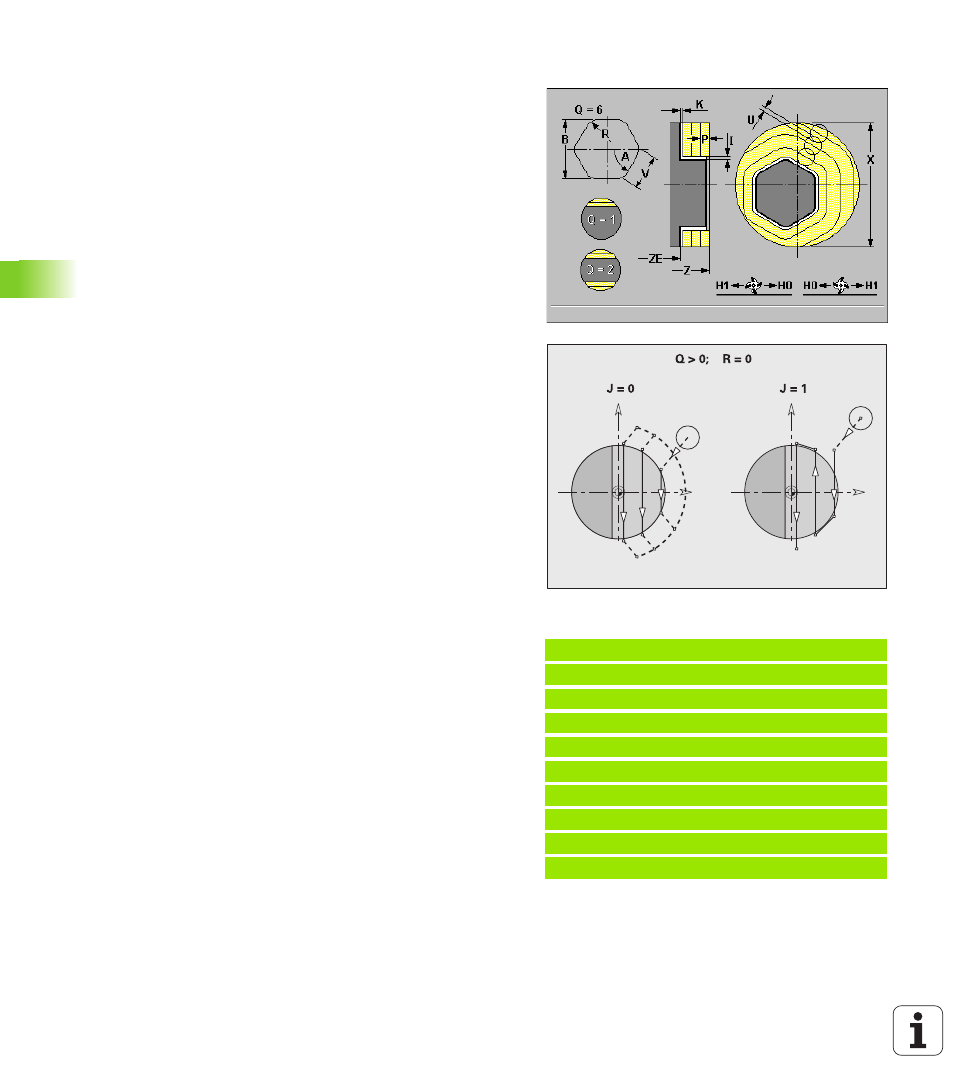

Flächenfräsen Stirnfläche G797
G797 fräst abhängig von „Q“ Flächen, ein Vieleck oder die im Befehl
nach G797 definierte Figur.
Parameter
8 X Begrenzungsdurchmesser
8 Z Fräsoberkante
8 ZE Fräsgrund
8 B Schlüsselweite (entfällt bei Q=0): definiert das Material, das ste-
hen bleibt. Bei einer geraden Anzahl Flächen können Sie „B“ alter-
nativ zu „V“ programmieren.
„ Q=1: Restdicke
„ Q>=2: Schlüsselweite
8 V Kantenlänge – entfällt bei Q=0
8 R Fase/Verrundung – entfällt bei Q=0
„ R<0: Fasenlänge
„ R>0: Verrundungsradius
8 A Neigungswinkel (Bezug siehe Hilfebild) – entfällt bei Q=0
8 Q Anzahl Flächen (default: 0):
Bereich: 0 <= Q <= 127
„ Q=0: dem G797 folgt eine Figurbeschreibung
„ Q=1: eine Fläche
„ Q=2: zwei um 180° versetzte Flächen
„ Q=3: Dreieck
„ Q=4: Rechteck, Quadrat
„ Q>4: Vieleck
8 P maximale Zustellung (default: gesamte Tiefe in einer Zustellung)
8 U Überlappungsfaktor (default: 0,5): minimale Überlappung der
Fräsbahnen = U*Fräserdurchmesser
8 I Aufmaß konturparallel
8 K Aufmaß Z (in Zustellrichtung)
8 F Zustellvorschub für Tiefenzustellung (default: aktiver Vorschub)
8 E reduzierter Vorschub für zirkulare Elemente (default: aktueller
Vorschub)
8 H Fräslaufrichtung (default: 0): beeinflusst gemeinsam mit der
Drehrichtung des Fräsers die Fräsrichtung (siehe Hilfebild)
„ H=0: Gegenlauf
„ H=1: Gleichlauf
8 O Schruppen/Schlichten (default: 0)
„ O=0: Schruppen
„ O=1: Schlichten
8 J Fräsrichtung : definiert bei Mehrkanten ohne Fase/Verrundung
haben, ob uni- oder bidirektional gefräst wird– siehe Bild
„ J=0: unidirektional
„ J=1: bidirektional
Beispiel: G797
%797.nc
[G797]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G797 X100 Z0 ZE-5 B50 R2 A0 Q4 P2 U0.5
N6 G100 Z2
N7 M15
ENDE
