HEIDENHAIN MANUALplus 4110 423
7.
4 W
e
rk
z
e
ugdat
e
n Bohrwerkzeuge
„Bohrwerkzeuge“ wählen
Werkzeugparameter
8 X Einstellmaß in X
8 Z Einstellmaß in Z
8 I Bohrdurchmesser

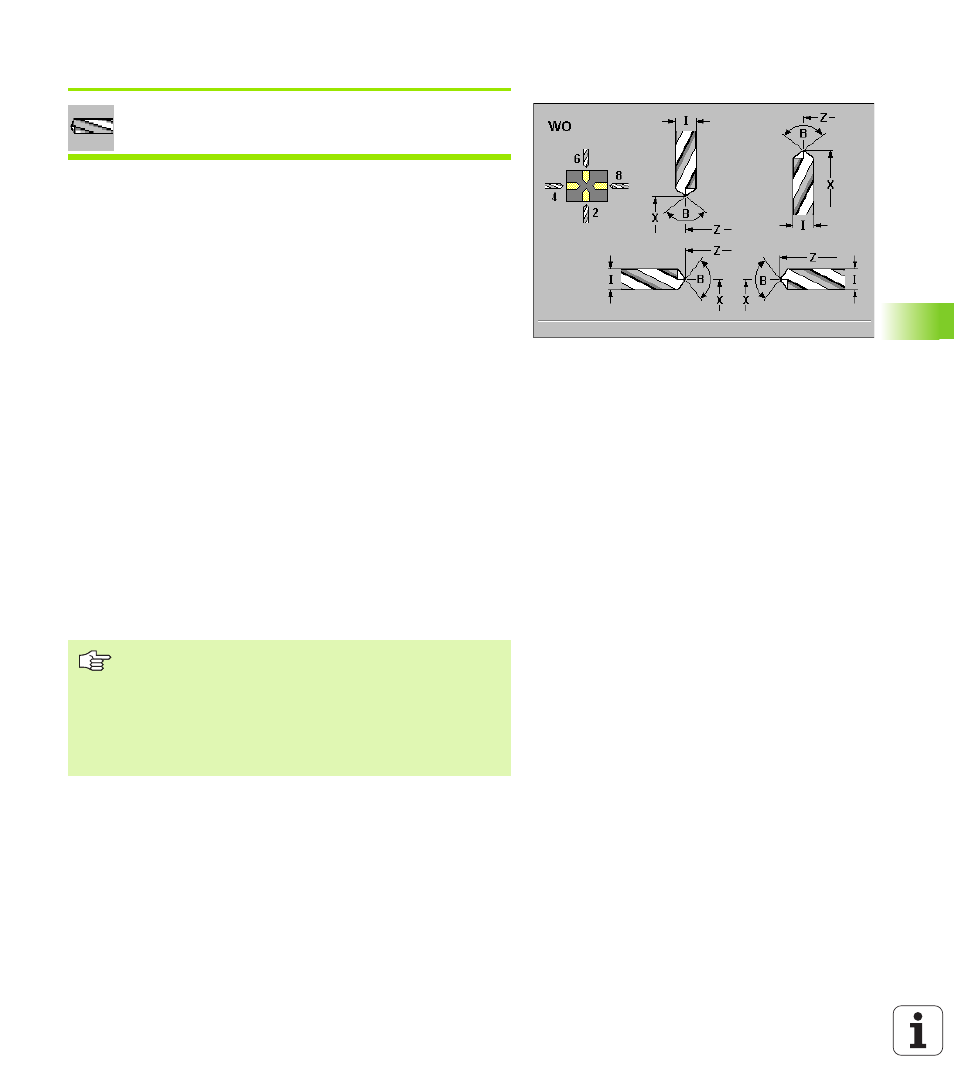

8 WO Werkzeugorientierung: Kennziffer siehe Hilfebild
8 B Spitzenwinkel – Bereich: 0° < B <= 180°
8 DX Verschleißkorrektur in X: Bereich: –100mm < DX < 100mm
8 DZ Verschleißkorrektur in Z: Bereich: –100mm < DZ < 100mm
8 Q Werkzeugtext: Referenz zum Werkzeugtext
8 H Wkz angetrieben – default: 0
„ 0: nicht angetrieben
„ 1: angetrieben
8 MD Drehrichtung – default: nicht vorgegeben
„ 3: M3
„ 4: M4
8 TS Schnittgeschwindigkeit/Drehzahl: default: nicht angegeben
8 TF Vorschub – default: nicht angegeben
8 PT Standzeit – default: nicht angegeben
8 RT: Anzeigefeld Rest-Standzeit
8 PZ Stückzahl – default: nicht angegeben
8 RZ: Anzeigefeld Rest-Stückzahl
„ Beim Bohren mit „konstanter Schnittgeschwindigkeit“
wird anhand des „Bohrdurchmesser I“ die Spindeldreh-
zahl errechnet.
„ Die Parameter I und B werden genutzt, um die Werk-
zeugschneide in der Simulation darzustellen.
„ Anhand „WKZ angetrieben H“ ermittelt die MANU-
ALplus, ob ein angetriebenes Werkzeug im Einsatz ist.
