HEIDENHAIN MANUALplus 4110 389
6.22 Must
erbearbeit
ung

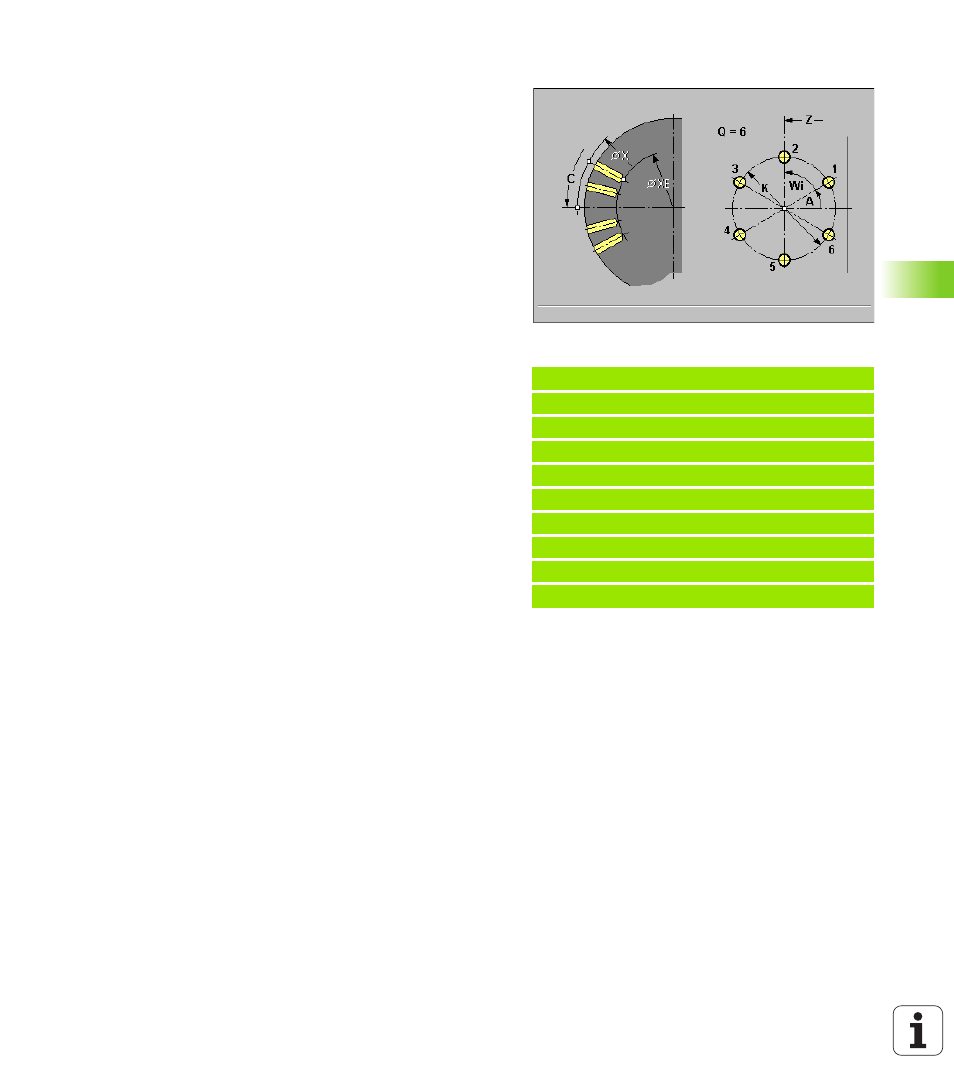

Muster zirkular Mantel G746
G746 erstellt Bohr- oder Figurmuster mit gleichmäßigen Abständen
auf einem Kreis oder Kreisbogen auf der Mantelfläche.
Parameterkombinationen zur Definition des Muster-Mittelpunktes
bzw. der Muster-Positionen:
„ Muster-Mittelpunkt: Z und C
„ Muster-Positionen:
„ W und Q
„ Wi und Q
Geben Sie „XE“ nicht an, wird der Bohr-/Fräszyklus oder die Figurbe-
schreibung des nächsten NC-Satzes herangezogen. Mit diesem Prin-
zip kombinieren Sie die Musterbeschreibung mit Bohrzyklen (G71,
G74, G36) oder Fräsbearbeitungen (Figurdefinitionen G314, G315,
G317).
Parameter
8 Z Mittelpunkt Muster (polar)
8 C Winkel: Mittelpunkt Muster (polar)
8 X Anfangspunkt Bohr-/Fräsbearbeitung (Durchmessermaß)
8 XE Endpunkt Bohr-/Fräsbearbeitung (Durchmessermaß)
8 K Durchmesser: Musterdurchmesser
8 A Anfangswinkel – Lage der ersten Bohrung/Figur
8 K Durchmesser: Musterdurchmesser (default: aktuelle X-Position)
8 W Endwinkel – Lage der letzten Bohrung/Figur
8 Wi Endwinkel – Abstand zur nächsten Position
8 Q Anzahl Bohrungen/Figuren (default: 1)
8 V Umlaufrichtung (default: 0): Plazierung der Bohrungen/Figuren
(erforderlich, wenn W definiert ist):
„ V=0: auf dem längeren Kreisbogen
„ V=1: ab A im Uhrzeigersinn
„ V=2: ab A gegen den Uhrzeigersinn
Beispiel: G746
%746.nc
[G746]
N1 T60 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 X102 K7
N7 M15
ENDE
