4.5 St
ec
hzyklen
Abstechen
„Stechzyklen“ wählen
„Abstechen“ wählen
Der Zyklus sticht das Drehteil ab. Wahlweise wird eine Fase oder Run-
dung am Außendurchmesser erstellt.

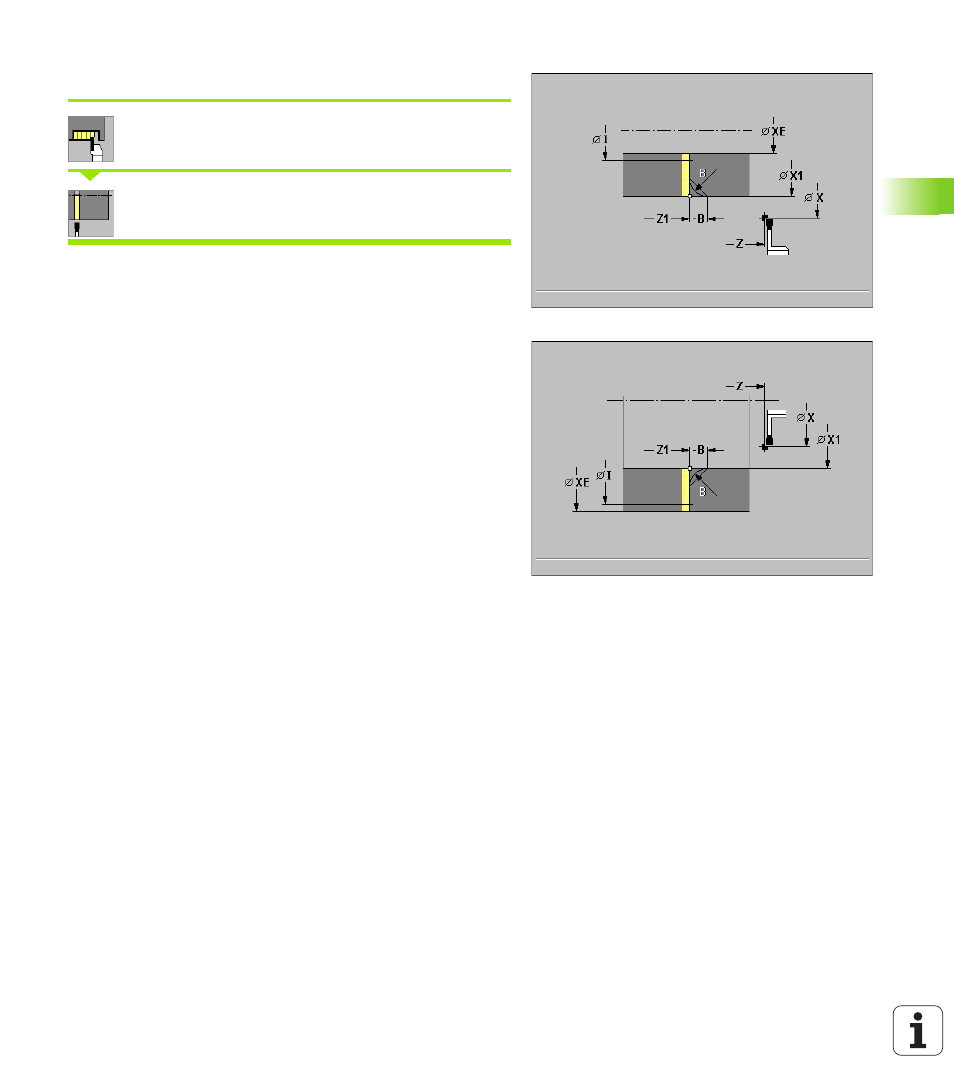

Zyklusparameter
8
X, Z Startpunkt
8
X1, Z1 Eckpunkt Kontur
8
XE Innendurchmesser (Rohr)
8
I Durchmesser Vorschubreduzierung
8
B Fase/Rundung
B>0: Radius der Rundung
B<0: Breite der Fase
8
E reduzierter Vorschub
8
T Werkzeugnummer
8
S Drehzahl/Schnittgeschwindigkeit
8
F Umdrehungsvorschub
Zyklusausführung
1
stellt von „X, Z“ aus bis auf den Sicherheitsabstand zu
2
sticht bis auf Fase- oder Rundungstiefe vor und erstellt die Fase/
Rundung, wenn definiert
3
fährt im Vorschub – abhängig von den Zyklenparametern
bis zur Drehmitte oder
bis „Innendurchmesser (Rohr) XE“
Wird mit Vorschubreduzierung gearbeitet, so schaltet die MANU-
ALplus ab „I“ auf den „reduzierten Vorschub E“ um.
4
fährt an der Planfläche hoch und auf den Startpunkt zurück
